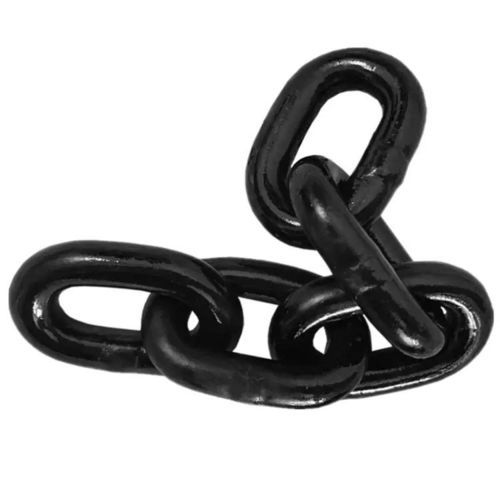

Chaîne de transmission de puissance

d'entraînementde transmissionen acier

Présentation
L'utilisation de la chaîne DIN 22252 présente plusieurs avantages pour les applications industrielles. Résistance mécanique et tenue: la chaîne DIN 22252 est fabriquée en acier allié, offrant une excellente résistance à la traction et une bonne résistance à la corrosion. Résistance à l'usure: la chaîne DIN 22252 est conçue pour résister à l'usure, même en conditions d'utilisation intensive, prolongeant la durée de vie et réduisant les coûts de maintenance et de remplacement. Polyvalence: la chaîne DIN 22252 est disponible en plusieurs tailles et configurations, adaptée au transport de charges lourdes, aux opérations de levage et d'autres usages. Conception précise: fabriquée selon des spécifications strictes, garantissant des dimensions exactes et une qualité cohérente pour réduire le risque de défaillance. Compatibilité: conçue pour fonctionner avec des pignons et des accessoires afin de constituer un système d'entraînement par chaîne complet.

Applications

• Convoyeurs de tête blindée (AFC)
• Beam Stage Loaders (BSL)
• Têtes de coupe pour tunneliers (road header machines)
• Charrues à charbon
• Autres équipements lourds industriels et miniers nécessitant une chaîne à maillons ronds

Introduction
Chaîne à maillons ronds, chaîne en acier à maillons ronds, chaîne minière à maillons ronds, chaîne minière DIN 22252, chaîne de convoyeur minier, système de chaîne à barres. La chaîne DIN 22252 est conçue et fabriquée conformément à la norme allemande DIN 22252, qui précise les dimensions, matériaux et caractéristiques. Elle est utilisée dans les secteurs minier, du bâtiment et des machines lourdes lorsque la résistance et la tenue à l'usure sont requises.

Paramètres
Matériaux: acier au carbone, acier à haute teneur en carbone, acier manganèse, acier 20MN2, acier 25mnV.
Procédés de traitement: traitement thermique, cémentation, brunissage, électrophorèse, sablage.

Normes
Les chaînes DIN (chaînes selon norme allemande) se répartissent en: chaîne DIN 766 (maillon court), chaîne DIN 764 (maillon moyen), chaîne DIN 763 (maillon long), chaîne DIN 5685, chaîne DIN 22252.

Normes - tableau dimensionnel (valeurs dans l'ordre des colonnes du tableau)
En-tête: nominal | tolérance | nominal | tolérance | intérieur | extérieur | diamètre | longueur | poids unitaire (kg/m ~)
10 | ± 0.4 | 40 | ± 0.5 | 12 | 34 | 10.8 | 7.1 | 1.9
14 | ± 0.4 | 50 | ± 0.5 | 17 | 48 | 15 | 10 | 4
18 | ± 0.5 | 64 | ± 0.6 | 21 | 60 | 19.5 | 13 | 6.6
19 | ± 0.6 | 64.5 | ± 0.6 | 22 | 63 | 20 | 13 | 7.4
22 | ± 0.7 | 86 | ± 0.9 | 26 | 74 | 23.5 | 15.5 | 9.5
24 | ± 0.8 | 86 | ± 0.9 | 28 | 79 | 26 | 17 | 11.6
26 | ± 0.8 | 92 | ± 0.9 | 30 | 86 | 28 | 18 | 13.7
30 | ± 0.9 | 108 | ± 1.1 | 34 | 98 | 32.5 | 21 | 18
34 | ± 1.0 | 126 | ± 1.3 | 38 | 109 | 36.5 | 23.8 | 22.7
38 | ± 1.1 | 126 | ± 1.3 | 42 | 121 | 41 | 27 | 30.1
38 | ± 1.1 | 137 | ± 1.4 | 42 | 121 | 41 | 27 | 29
42 | ± 1.3 | 137 | ± 1.4 | 48 | 137 | 45 | 30 | 36.9
42 | ± 1.3 | 146 | ± 1.5 | 48 | 137 | 45 | 30 | 36
42 | ± 1.3 | 152 | ± 1.5 | 46 | 133 | 45 | 30 | 35.3

Remarques
Tailles plus grandes disponibles sur demande. Taille du maillon (d) mesurée sur la partie droite du maillon en face de la soudure. Largeur du maillon (b1 & b2) mesurée hors de la soudure du maillon.

Tags / Mots-clés
DIN Chain, DIN 22252 Chain, DIN 22252, windlass chain, galvanized chain, black chain, short link chain

Caractéristiques techniques

• Type de produit: chaîne minière/convoyeur à maillons ronds (DIN 22252)
• Matériaux: acier au carbone; acier à haute teneur en carbone; acier manganèse; 20MN2; 25mnV
• Options de traitement: traitement thermique, cémentation, brunissage, électrophorèse, sablage
• Normes couvertes: DIN 766, DIN 764, DIN 763, DIN 5685, DIN 22252
• Applications typiques: AFC, BSL, têtes de coupe, charrues à charbon, convoyeurs lourds
• Gamme dimensionnelle et poids unitaires typiques: voir le tableau des normes ci‑dessus (tailles nominales 10–152 avec dimensions et kg/m correspondants)
• Remarques: tailles supérieures disponibles sur demande; conventions de mesure: d mesuré en face de la soudure; b1 & b2 mesurés hors soudure
