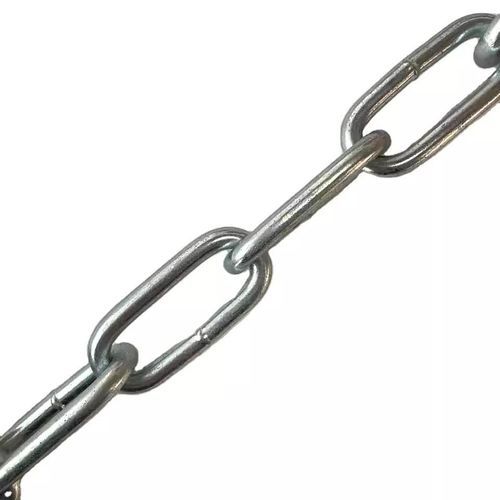

Chaîne de délimitation

d'ancreen inox 316en acier au carbone

Présentation
La chaîne DIN 763 (maillon long) est une chaîne à maillons longs soudés fabriquée selon les normes DIN pour les dimensions des maillons. La taille de la chaîne correspond au diamètre nominal du matériau du maillon. Matériaux disponibles : acier inox AISI316, acier à haute teneur en carbone, acier au manganèse et diverses nuances d'acier au carbone. Usages courants : chaînes d'ancre, clôtures, barrières, protection antivol et opérations générales sans levage en hauteur dans les domaines de l'ingénierie, de l'industrie, de l'agriculture et du maritime. Ne convient pas au levage en surcharge au-dessus de la tête.

Introduction
Chaîne à maillons longs soudée DIN 763.

• Matériau : acier carbone Q235 & Q195, acier à haute teneur en carbone, acier au manganèse, CM490, super acier carbone ; disponible aussi en acier inox AISI316.
• Traitement de surface : finition primaire, électro-galvanisation, galvanisation à chaud, brunissage, revêtement plastique, peinture par trempage, etc.
• Conditionnement : sacs, enroulement sur bobine, fûts plastiques, fûts métalliques, caisses en bois, cartons, etc.
• Type : chaîne soudée à maillons longs (DIN 763).
• Avertissement : Ne pas utiliser pour le levage en surcharge au-dessus de la tête.

Paramètres (tableau)
SIZE | INSIDE LENGTH | OUTSIDE WIDTH | WORKING LOAD | TEST LOAD | BREAKING LOAD | WEIGHT PER M
MM | +/-MM | MM | +/-MM | MM | +/-MM | KG | N | N | KG
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Normes

• DIN 766 chain (short link chain)
• DIN 764 chain (medium link chain)
• DIN 763 chain (long link chain)
• DIN 5685 chain
• DIN 22252 chain

Applications

• Chaînes d'ancre
• Clôtures et barrières
• Protection antivol
• Opérations générales sans levage en hauteur en ingénierie, industrie, agriculture et usages marins (avec accessoires adaptés)

Caractéristiques / Spécifications techniques

• Matériau : acier carbone Q235 & Q195, acier à haute teneur en carbone, acier au manganèse, CM490, super acier carbone ; disponible également en acier inox AISI316.
• Options de traitement de surface : finition primaire, électro-galvanisation, galvanisation à chaud, brunissage, revêtement plastique, peinture par trempage, etc.
• Options de conditionnement : sacs, enroulement sur bobine, fûts plastiques, fûts métalliques, caisses en bois, cartons.
• Construction : chaîne soudée à maillons longs (DIN 763).
• Usage prévu : chaîne polyvalente pour l'ingénierie, l'industrie, l'agriculture et le maritime ; non adaptée au levage en surcharge au-dessus de la tête.
• Données détaillées de taille et mécanique : voir le tableau Paramètres ci‑dessus pour les dimensions (mm), tolérances, charge de service (N), charge d'essai (N), charge de rupture (N) et poids par mètre (kg).
