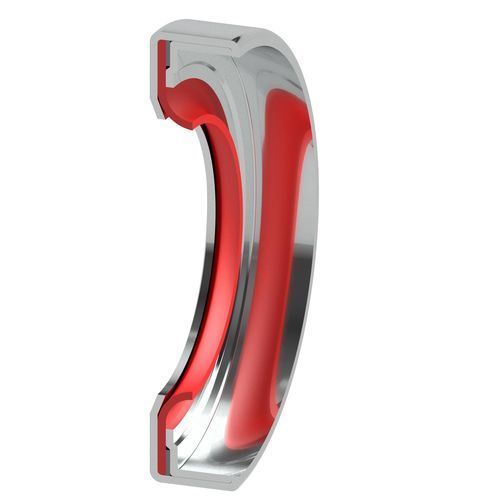

Joint radial RR

rotatifen élastomèreen métal

Présentation
Le joint d'étanchéité radial Type RR est conçu pour l'étanchéité rotative résistante à la pression. Il dispose d'un diamètre extérieur métallique pour un meilleur ajustement par emboîtement dans le alésage et d'une bague de serrage supplémentaire pour le joint PTFE. Il convient aux milieux à faible viscosité et aux applications gazeuses si la surface de contact est usinée en conséquence. La lèvre d'étanchéité en PTFE et la carcasse métallique offrent une excellente résistance chimique. Les constructions standard utilisent du PTFE (vierge ou chargé), une carcasse en acier inoxydable (matériau 1.4571) et parfois un élément élastomère de précontrainte. D'autres matériaux sont disponibles sur demande.

Performances et avantages
Des vitesses périphériques élevées et un fonctionnement sans stick-slip sont possibles même en cas de lubrification déficiente grâce à la lèvre PTFE. Le design est destiné aux arbres tournants dans des logements sans pression ou avec des différentiels de pression jusqu'à 2,5 MPa.

Domaines d'application

• statique
• dynamique
• simple effet
• double effet
• linéaire
• rotatif
• oscillant

Usage principal
étanchéité sous pression pour arbres tournants

Matériaux (standard)
élastomères, métal, PTFE, PTFE chargé

Valeurs techniques
PTFE chargé

• Pression : jusqu'à 2,5 MPa
• Température : -50°C à 250°C (selon matériau)
• Vitesse : selon matériau et diamètre

Remarques
Les valeurs maximales de température, de vitesse et de pression ne sont pas applicables simultanément ; elles varient en fonction du matériau et du fluide.

Caractéristiques / Spécifications techniques

• Usage principal : étanchéité sous pression pour arbres tournants
• Caractéristiques de conception : diamètre extérieur métallique pour un meilleur emmanchement ; bague de serrage additionnelle pour le joint PTFE
• Matériau de la lèvre : PTFE (vierge ou chargé)
• Matériau de la carcasse : acier inoxydable (1.4571) typique
• Éléments optionnels : élément élastomère de précontrainte dans certaines conceptions
• Milieux compatibles : liquides de faible viscosité et gaz (avec traitement de surface approprié)
• Différentiel de pression maximum : jusqu'à 2,5 MPa
• Plage de température : -50°C à 250°C (selon matériau)
• Vitesse : dépend du matériau et du diamètre
