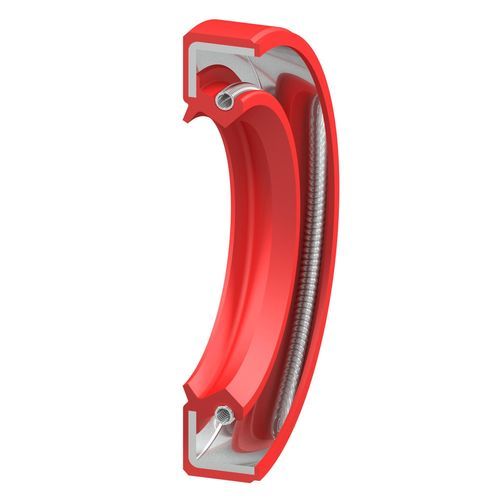

Joint pour arbre radiaux RP

rotatifen élastomèreen NBR

Aperçu Le joint radial d'arbre Type RP est un joint rotatif similaire au type RD, mais résistant à la pression. Il possède un diamètre extérieur en élastomère, un ressort de tension inséré et une lèvre antipoussière supplémentaire pour les applications avec forte teneur en poussière externe. Il convient pour arbres tournants dans des logements sans pression interne ou avec un différentiel de pression jusqu'à 0,5 MPa. Les élastomères standard sont NBR et FKM ; d'autres matériaux sont disponibles sur demande.

Domaines d'application

• statique
• dynamique
• simple effet
• double effet
• linéaire
• rotatif
• oscillant

Usage principal étanchéité sous pression pour arbres tournants

Matériaux élastomères, métal

Valeurs techniques

• Matériaux (variantes disponibles): NBR, FKM
• Pression: jusqu'à 0,5 MPa
• Température (NBR): -30°C / +100°C (selon matériau)
• Température (FKM): -20°C / +200°C (selon matériau)
• Vitesse: selon matériau et diamètre
• Remarque: Les valeurs maximales de température, vitesse et pression ne sont pas applicables simultanément ; elles varient selon le matériau et le fluide.

Caractéristiques / spécifications techniques

• Conception: joint radial (Type RP)
• Diamètre extérieur: élastomère
• Élément d'étanchéité: lèvre élastomère avec ressort de tension inséré
• Caractéristique supplémentaire: lèvre antipoussière pour forte teneur en poussière externe
• Application principale: étanchéité sous pression sur arbres tournants
• Matériaux standard: NBR, FKM (autres matériaux sur demande)
• Pression nominale: jusqu'à 0,5 MPa
• Plages de température: NBR -30°C à +100°C ; FKM -20°C à +200°C (selon matériau)
• Vitesse: dépend du matériau et du diamètre de l'arbre
