Joint radial RF

rotatifen élastomèreen NBR

Description du produit

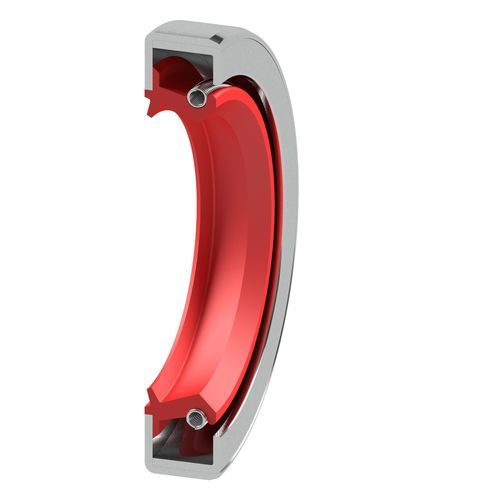

Le joint radial d'arbre Type RF est un joint tournant conforme à la norme DIN 3760 (type de construction CS). Il présente un diamètre extérieur métallique avec un insert métallique supplémentaire pour garantir un ajustement par pression renforcé dans des alésages exigeants. L'élément d'étanchéité est une lèvre élastomère avec une ressort de tension inséré et une lèvre antipoussière supplémentaire pour les applications à forte teneur en poussières externes. Ce joint est prévu pour des applications tournantes non pressurisées et pour des milieux faiblement visqueux ou des gaz si le traitement de surface est adapté.

Domaines d'application

• statique
• dynamique
• simple effet
• double effet
• mouvement linéaire
• arbres en rotation
• arbres oscillants

Utilisation principale
Étanchéité non pressurisée pour arbres tournants dans des logements avec peu ou pas de variations de pression.

Matériaux

• Élastomères (standard : NBR, FKM)
• Métal (bagues extérieure et insert)
• Autres matériaux et formulations disponibles sur demande

Valeurs techniques (aperçu)

• Élastomères disponibles : NBR, FKM
• Pression maximale typique (NBR) : jusqu'à 0,05 MPa
• Plage de température (NBR) : -30 °C à +100 °C (selon matériau)
• Pression maximale typique (FKM) : jusqu'à 0,05 MPa
• Plage de température (FKM) : -20 °C à +200 °C (selon matériau)
• Vitesse de surface : dépend du matériau et du diamètre d'arbre
• Remarque : Les valeurs maximales de température, vitesse et pression ne sont pas applicables simultanément et varient en fonction du matériau et du milieu

Caractéristiques techniques

• Dénomination : Joint radial d'arbre Type RF
• Norme / construction : DIN 3760, type de construction CS
• Construction extérieure : diamètre extérieur métallique avec insert métallique supplémentaire pour un ajustement par pression renforcé
• Élément d'étanchéité : lèvre(s) élastomère avec ressort de tension inséré
• Options supplémentaires : lèvre antipoussière pour milieux à forte teneur en poussières externes
• Applications principales : arbres tournants dans des logements sans ou avec faibles variations de pression ; adapté aux milieux faiblement visqueux et aux gaz si le traitement de surface est approprié
• Élastomères standards : NBR, FKM (autres matériaux sur demande)
• Pression maximale typique : jusqu'à 0,05 MPa
• Plages de température (selon matériau) : NBR -30 °C à +100 °C ; FKM -20 °C à +200 °C
• Vitesse : dépend du matériau choisi et du diamètre d'arbre
