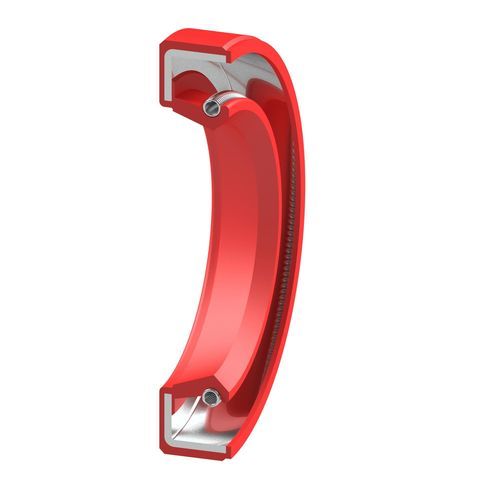

Joint d'huile Type RA

rotatifen élastomèreen NBR

Présentation produit
Le joint radial d'étanchéité Type RA est un joint tournant standard conforme à la norme DIN 3760, conception type A. Il présente un diamètre extérieur élastomère et un ressort de tension inséré. Il est destiné aux arbres rotatifs dans des carters sans pression ou avec de faibles variations de pression. Les matériaux élastomères standards sont NBR et FKM ; d'autres matériaux sont disponibles sur demande.

Domaines d'application

• statique
• dynamique
• simple effet
• double effet
• linéaire
• rotatif
• oscillant

Usage principal
Étanchéité non pressurisée pour arbres rotatifs dans des carters

Matériaux

• Élastomères
• Composants métalliques
• Variantes élastomères standard : NBR, FKM

Valeurs techniques

• Matériaux : élastomères, métal
  • NBR
  • FKM
• Pression : jusqu'à 0,05 MPa
• Température :
  • NBR : -30°C à +100°C (selon matériau)
  • FKM : -20°C à +200°C (selon matériau)
• Vitesse : dépend du matériau et du diamètre d'arbre

Téléchargements
Les documents liés au produit sont disponibles dans l'espace téléchargements du fabricant.

Caractéristiques / Spécifications techniques

• Norme : DIN 3760 conception type A
• Conception : diamètre extérieur élastomère avec ressort de tension inséré
• Application prévue : arbres rotatifs dans des carters sans ou avec faibles variations de pression
• Matériaux standard : NBR, FKM (autres matériaux sur demande)
• Pression maximale : jusqu'à 0,05 MPa
• Plages de température (selon matériau) : NBR -30°C à +100°C ; FKM -20°C à +200°C
• Vitesse : dépend du matériau et du diamètre d'arbre
