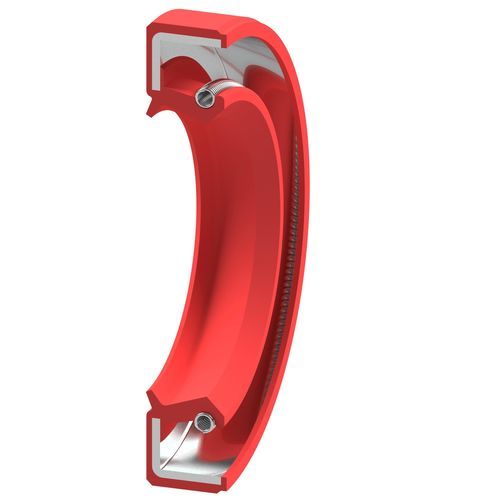

Joint radial RD

rotatifen élastomèreen NBR

Description du produit
Le joint radial Type RD est un élément d'étanchéité rotatif conforme à la norme DIN 3760 (type de conception AS). Il présente un diamètre extérieur élastomère et une lèvre d'étanchéité en élastomère avec un ressort de traction inséré. La variante RD intègre une lèvre anti-poussière supplémentaire pour une meilleure protection contre des charges de poussière externes élevées.

Cas d'utilisation
Conçu pour des arbres tournants dans des logements sans pression ou soumis à de faibles fluctuations de pression. Les matériaux élastomères standards sont le NBR et le FKM ; d'autres formulations sont disponibles sur demande.

Champs d'application

• statique
• dynamique
• simple effet
• double effet
• linéaire
• rotatif
• oscillant

Utilisation principale
étanchéité non pressurisée pour arbres tournants

Matériaux
élastomères, métal

Valeurs techniques (extrait)

• Matériaux (variantes standard) : NBR, FKM
• Pression (les deux variantes) : jusqu'à 0,05 MPa
• Température (variante NBR) : -30°C à +100°C (selon le matériau)
• Température (variante FKM) : -20°C à +200°C (selon le matériau)
• Vitesse : dépend du matériau et du diamètre
• Caractéristiques de conception : diamètre extérieur élastomère, ressort de traction inséré, lèvre anti-poussière supplémentaire pour fortes charges de poussière externes
• Remarque : les valeurs maximales de température, vitesse et pression ne sont pas applicables simultanément ; elles varient selon le matériau et le fluide.

Caractéristiques / spécifications techniques

• Modèle : Oil Seal Type RD
• Standard de conception : DIN 3760, type de conception AS
• Diamètre extérieur : élastomère
• Élément d'étanchéité : élastomère avec ressort de traction inséré
• Protection contre la poussière : variante avec lèvre anti-poussière pour environnements poussiéreux
• Applications principales : étanchéité d'arbres tournants sans pression
• Matériaux standard : NBR, FKM (autres matériaux sur demande)
• Pression statique/de service maximale : jusqu'à 0,05 MPa
• Plage de température (dépend du matériau) : NBR -30°C à +100°C ; FKM -20°C à +200°C
• Vitesse de fonctionnement : dépend du matériau et du diamètre de l'arbre
• Important : les valeurs maximales de température, vitesse et pression ne sont pas cumulatives ; elles dépendent du matériau et du milieu
