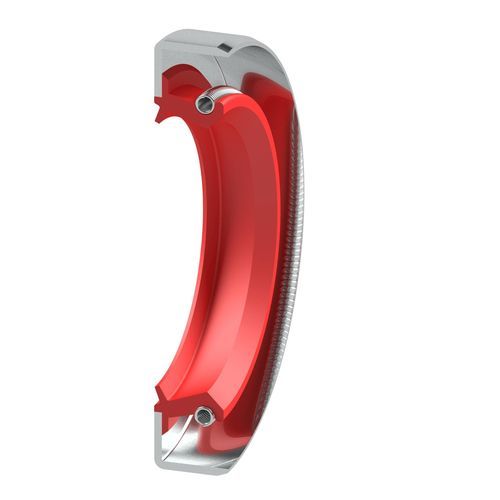

Joint radial RE

rotatifen élastomèreen NBR

Description du produit

Le joint radial Type RE est un joint d'arbre rotatif standard conforme à la norme DIN 3760, design type BS. Il dispose d'un diamètre extérieur métallique pour assurer un meilleur ajustement de serrage dans le logement. Il peut être utilisé pour des fluides à faible viscosité et des applications gazeuses si la surface d'appui est usinée en conséquence. La lèvre d'étanchéité comporte un ressort de tension inséré et une lèvre antipoussière supplémentaire pour les applications avec forte charge de poussière externe. Particulièrement adapté aux arbres rotatifs dans des logements sans pression ou avec de faibles variations de pression. Les élastomères standards sont NBR et FKM ; d'autres matériaux sont disponibles sur demande.

Domaines d'application

• statique
• dynamique
• simple effet
• double effet
• linéaire
• rotatif
• oscillant

Utilisation principale
Étanchéité sans pression pour arbres rotatifs

Matériaux
Élastomères, métal. Options courantes : NBR, FKM

Valeurs techniques

• Variante matériau : NBR — Pression : jusqu'à 0,05 MPa ; Température : -30°C / +100°C (selon matériau) ; Vitesse : dépend du matériau et du diamètre.
• Variante matériau : FKM — Pression : jusqu'à 0,05 MPa ; Température : -20°C / +200°C (selon matériau) ; Vitesse : dépend du matériau et du diamètre.

Les valeurs maximales (température, vitesse et pression) ne sont pas applicables simultanément ; elles varient selon le matériau et le fluide.

Caractéristiques techniques / spécifications

• Design type : RE (Radial oil seal, DIN 3760 design type BS)
• Diamètre extérieur métallique pour un meilleur ajustement de serrage dans le logement
• Ressort de tension inséré dans la lèvre d'étanchéité
• Lèvre antipoussière supplémentaire pour forte charge de poussière externe
• Convient aux milieux à faible viscosité et applications gazeuses (nécessite traitement de surface approprié)
• Application principale : étanchéité sans pression pour arbres rotatifs
• Élastomères standards : NBR, FKM (autres matériaux sur demande)
• Pression maximale : jusqu'à 0,05 MPa (selon matériau)
• Plages de température (selon matériau) : NBR : -30°C à +100°C ; FKM : -20°C à +200°C
• Vitesse : dépend du matériau et du diamètre de l'arbre
