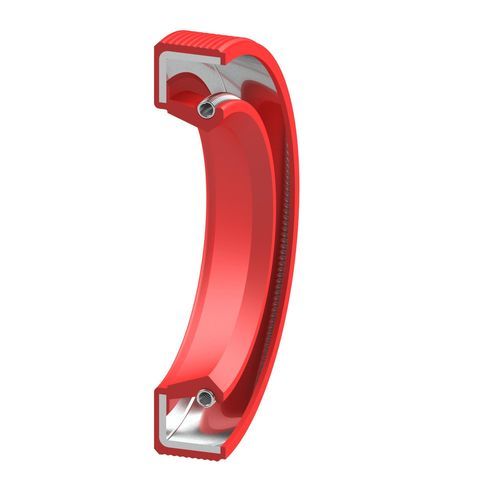

Joint radial RI

rotatifen élastomèreen NBR

Description
Le joint d'étanchéité radial Type RI est un joint pour arbre rotatif avec un diamètre extérieur ondulé en élastomère, conçu pour faciliter l'installation et améliorer l'étanchéité statique dans la gorge. La lèvre d'étanchéité est équipée d'un ressort de tension inséré. Il est adapté aux arbres rotatifs dans des logements sans pression ou avec de faibles fluctuations de pression. Les élastomères standards sont NBR et FKM ; d'autres matériaux disponibles sur demande.

Domaines d'application

• statique
• dynamique
• simple effet
• double effet
• linéaire
• rotatif
• oscillant

Utilisation principale
étanchéité non pressurisée pour arbres rotatifs

Matériaux
élastomères, métal. Élastomères standard : NBR, FKM

Valeurs techniques

• Variante NBR : pression jusqu'à 0,05 MPa ; plage de température -30°C à +100°C (selon matériau) ; vitesse : selon matériau et diamètre
• Variante FKM : pression jusqu'à 0,05 MPa ; plage de température -20°C à +200°C (selon matériau) ; vitesse : selon matériau et diamètre
• Remarque : les valeurs maximales de température, vitesse et pression ne sont pas applicables simultanément ; les valeurs varient selon le matériau et le fluide

Caractéristiques / spécifications techniques

• Dénomination commerciale : Oil Seal Type RI
• Conception : joint d'arbre rotatif avec diamètre extérieur ondulé (similaire au design RA)
• Diamètre extérieur : élastomère
• Ressort : ressort de tension inséré
• Utilisation principale : étanchéité non pressurisée pour arbres rotatifs
• Convient pour des logements sans ou avec de faibles fluctuations de pression
• Matériaux : élastomères (standard : NBR, FKM), métal ; autres matériaux sur demande
• Pression maximale (typ.) : jusqu'à 0,05 MPa
• Plages de température (selon matériau) : NBR : -30°C à +100°C ; FKM : -20°C à +200°C
• Vitesse de rotation : selon matériau et diamètre
• Mouvements applicables : rotation, oscillation, linéaire, simple effet, double effet
