Joint radial RJ
rotatifen élastomèreen NBR

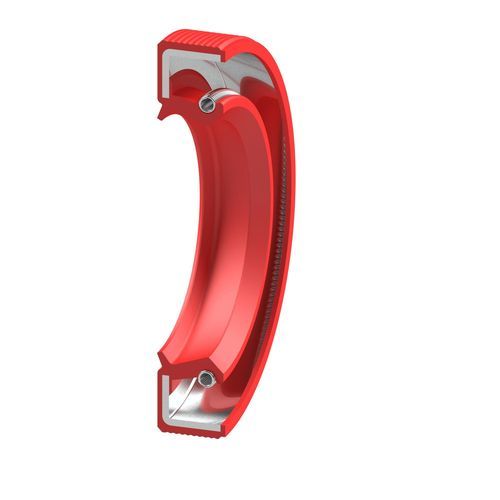

Joint radial - RJ - ULMAN Dichtungstechnik GmbH - rotatif / en élastomère / en NBR

Joint radial - RJ - ULMAN Dichtungstechnik GmbH - rotatif / en élastomère / en NBR - image - 2

Ajouter à mes favoris

Ajouter au comparateur

Plus d'informations sur le site de ULMAN Dichtungstechnik GmbH

Caractéristiques

Type

rotatif

Matériau

en métal, en élastomère, en NBR, en FKM

Forme

à section circulaire

Application

pour arbre radiaux

Fluide

d'huile

Autres caractéristiques

dynamique, radial, haute température, anti-poussière, avec ressort

Température limite

Max: 200 °C
(392 °F)

Min: -20 °C
(-4 °F)

Pression limite

Max: 50 000 Pa
(7,3 psi)

Min: 0 Pa
(0 psi)

Description

Description du produit
Le joint radial d'huile Type RJ est un joint pour arbre rotatif dérivé du modèle RI. Il possède un diamètre extérieur ondulé en élastomère pour faciliter le montage et améliorer l'étanchéité statique dans la gorge. Le joint est équipé d'une lèvre antipoussière supplémentaire pour les applications exposées à un fort encrassement externe et d'un ressort de tension inséré pour la précharge de la lèvre. Il convient particulièrement aux arbres tournants dans des logements sans pression ou avec de faibles variations de pression. Les élastomères standards sont NBR et FKM ; d'autres matériaux sont disponibles sur demande.

Domaines d'application

statique
dynamique
simple effet
double effet
linéaire
rotatif
oscillant

Utilisation principale
Étanchéité non pressurisée pour arbres en rotation dans des logements sans ou avec de faibles fluctuations de pression

Matériaux
Élastomères, éléments métalliques

Valeurs techniques
Matériaux (variantes)

Variante : NBR
Pression : jusqu'à 0,05 MPa
Température : -30°C / +100°C (dépend du matériau)
Vitesse : selon le matériau et le diamètre

Variante : FKM
Pression : jusqu'à 0,05 MPa
Température : -20°C / +200°C (dépend du matériau)
Vitesse : selon le matériau et le diamètre

Remarque
Les valeurs maximales (température, vitesse et pression) ne sont pas applicables simultanément et varient en fonction du matériau et du fluide.

Caractéristiques / spécifications techniques

Conception : joint radial pour arbre rotatif, Type RJ
Diamètre extérieur : ondulé, élastomère (meilleure étanchéité statique et montage facilité)
Lèvre antipoussière supplémentaire pour protection contre un fort encrassement externe
Ressort de tension inséré (élément d'étanchéité secondaire)
Utilisation principale : étanchéité non pressurisée pour arbres en rotation dans des logements sans ou avec faibles variations de pression
Matériaux : élastomères (standard NBR, FKM), composants métalliques
Classe de pression : jusqu'à 0,05 MPa (selon matériau)
Plages de température : NBR : -30°C à +100°C ; FKM : -20°C à +200°C (selon matériau)
Vitesse : selon le matériau et le diamètre de l'arbre
Disponibilité : autres matériaux sur demande
