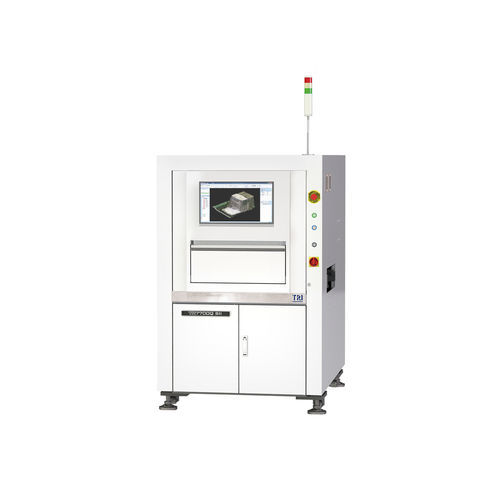

Système d'inspection optique TR7700Q SII

par vision vidéoà caméra3D

Introduction
Le TR7700Q SII intègre le Smart Programming de TRI avec fonctions d'auto-apprentissage, algorithmes d'inspection flexibles et capacités de métrologie pour des mesures précises et l'échange de données dans des applications d'usine intelligente. Le TR7700Q SII utilise la technologie d'imagerie Stop-and-Go offrant une précision supérieure et une meilleure répétabilité (Gauge R&R).

Caractéristiques

• Vitesse d'inspection élevée, jusqu'à 57 cm²/sec
• Multiples technologies 3D, y compris l'inspection zero-escape
• Inspection haute précision avec amélioration du Gauge R&R

Système optique
Méthode d'imagerie : Stop-and-Go
Caméra supérieure : caméra haute vitesse 12 MP / 21 MP
Caméra d'angle : N/A
Résolutions d'imagerie (réglages d'usine) : 9,8 µm, 10 µm, 12 µm, 15 µm
Éclairage : LED True Color multi-phase
Technologie 3D : projecteurs à franges numériques quadruples
Plage 3D maxi :
@ 9,8 μm : 40 mm
@ 10 μm : 40 mm
@ 12 μm : 40 mm
@ 15 μm : 40 mm

Performance d'inspection
Vitesse d'imagerie :
@ 9,8 μm : 40 cm²/sec
@ 10 μm : 25 cm²/sec
@ 12 μm : 37 cm²/sec
@ 15 μm : 57 cm²/sec

Table de mouvement & Contrôle
Contrôle axe X : vis à billes + servo AC avec contrôleur de mouvement
Contrôle axe Y : vis à billes + servo AC avec contrôleur de mouvement
Contrôle axe Z : vis à billes + servo AC avec contrôleur de mouvement
Résolution axe X-Y : 1 μm

Gestion des circuits imprimés
Taille maxi PCB :
TR7700Q SII : 510 x 460 mm
TR7700LQ SII : 765 x 610 mm
TR7700Q SII DL : 510 x 310 mm x 2 voies, 510 x 590 mm x 1 voie
Épaisseur PCB : 0,6–5 mm
Poids maxi PCB :
TR7700Q SII : 3 kg (option 5 kg)
TR7700LQ SII : 3 kg (option 5 kg / 12 kg)
TR7700Q SII DL : 3 kg (option 5 kg)
Dégagement supérieur :
@ 9,8 μm : 50 mm
@ 10 μm : 50 mm
@ 12 μm : 50 mm
@ 15 μm : 50 mm
Dégagement inférieur : 40 mm
Dégagement bord : 3 mm (option 4 mm / 5 mm)
Hauteur convoyeur en ligne : 880–920 mm (option 940–965 mm compatible SMEMA)

Fonctions d'inspection

• Composant : Manquant, Tombstoning, Billboarding, Polarité, Rotation, Décalage, Mauvais marquage (OCV), Défectueux, À l'envers, Composant supplémentaire, Corps étranger, Composant relevé
• Soudure : Hauteur de brasure, Pourcentage de volume de soudure, Excès de soudure, Insuffisance de soudure, Pontage, Broches traversantes, Patte relevée, Rayure/contamination Golden Finger

Dimensions
LxPxH :
TR7700Q SII : 1100 x 1720 x 1710 mm
TR7700LQ SII : 1365 x 1720 x 1710 mm
TR7700Q SII DL : 1100 x 1820 x 1710 mm
Remarque : dimensions hors tour de signalisation (hauteur du signal tower 515 mm)
Poids :
TR7700Q SII : 910 kg
TR7700LQ SII : 1025 kg
TR7700Q SII DL : 960 kg

Spécifications techniques

• Modèle : TR7700Q SII
• Marque : Test Research, Inc. (TRI)
• Méthode d'imagerie : Stop-and-Go
• Caméra supérieure : 12 MP / 21 MP caméra haute vitesse
• Résolutions d'imagerie (réglages d'usine) : 9,8 µm, 10 µm, 12 µm, 15 µm
• Technologie 3D : projecteurs à franges numériques quadruples
• Plage 3D maxi : 40 mm (pour 9,8 / 10 / 12 / 15 µm)
• Vitesse d'imagerie : jusqu'à 57 cm²/sec (à 15 µm); autres vitesses : 40 / 25 / 37 cm²/sec selon la résolution
• Éclairage : LED True Color multi-phase
• Résolution axe X-Y : 1 μm
• Taille PCB (max) : 510 x 460 mm (TR7700Q SII); jusqu'à 765 x 610 mm pour TR7700LQ SII; variantes DL comme spécifié
• Épaisseur PCB : 0,6–5 mm
• Poids maxi PCB : typiquement 3 kg (optionnel jusqu'à 5 kg ou 12 kg selon le modèle)
• Dégagement supérieur : 50 mm (typique)
• Dégagement inférieur : 40 mm
• Hauteur convoyeur en ligne : 880–920 mm (option 940–965 mm compatible SMEMA)
