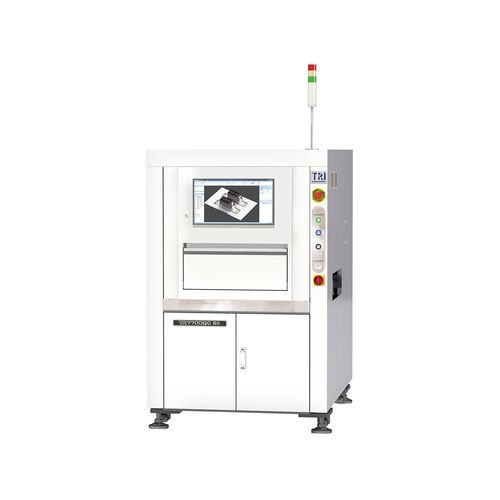

Système d'inspection optique TR7700QC SII

par vision vidéoà caméra3D

Introduction
Le TR7700QC SII est un système d'inspection 3D AOI conçu pour les lignes de production électroniques. Il fournit les fonctions essentielles d'inspection optique automatisée pour la vérification des composants et des soudures, prend en charge la programmation IPC‑610 flexible et s'intègre aux environnements Smart Factory.

Caractéristiques principales

• 3D AOI pour l'inspection des composants et des joints de soudure
• Programmation conviviale avec algorithmes IPC‑610 flexibles
• Vitesse d'inspection jusqu'à 57 cm²/s (selon la résolution)
• Inspection de composants hauts avec portée 3D jusqu'à 40 mm
• Éclairage LED True Color multi-phase et projecteurs à franges numériques quadruples pour mesures 3D précises

Système optique (résumé)
Méthode d'imagerie : Stop-and-Go
Caméra supérieure : 12 MP caméra haute vitesse
Résolutions d'imagerie (usine) : 10 µm / 12 µm / 15 µm
Éclairage : LED True Color multi-phase
Technologie 3D : Projecteurs à franges numériques quadruples
Portée 3D max. : 40 mm

Performances d'inspection
Vitesse d'imagerie :
@ 10 µm : 25 cm²/s
@ 12 µm : 37 cm²/s
@ 15 µm : 57 cm²/s

Table de mouvement & contrôle
Commande X / Y / Z : Vis à billes + servomoteur AC avec contrôleur de mouvement
Résolution axe X‑Y : 1 µm

Gestion des cartes
Tailles PCB max (par modèle) :
TR7700QC SII : 510 x 460 mm
TR7700MQC SII : 660 x 690 mm
TR7700L QC SII : 765 x 610 mm (option 2 000 x 610 mm disponible par personnalisation et mode multi-étage)
TR7700QC SII DL : 510 x 310 mm x 2 voies, 510 x 590 mm x 1 voie
Épaisseur PCB : 0,6–5 mm
Poids PCB max : typ. 3 kg (option 5 kg ; certaines variantes jusqu'à 12 kg)
Dégagement haut : 50 mm ; dégagement bas : 40 mm ; dégagement bord : 3 mm (option 4 / 5 mm)
Hauteur du convoyeur inline : 880–920 mm (option 940–965 mm compatible SMEMA)

Fonctions d'inspection

• Défauts composants : Manquant, Tombstoning, Billboarding, Polarité, Rotation, Décalage, Mauvais marquage (OCV), Défectueux, À l'envers, Composant supplémentaire, Corps étranger, Composant soulevé
• Défauts de soudure : Hauteur de filet, Pourcentage de volume de soudure, Soudure en excès, Soudure insuffisante, Pontage, Broches traversantes, Patte relevée, Rayure/contamination Golden Finger

Dimensions & poids (par modèle)
LxPxH :
TR7700QC SII : 1100 x 1720 x 1710 mm
TR7700MQC SII : 1250 x 1740 x 1710 mm
TR7700L QC SII : 1365 x 1720 x 1710 mm
TR7700QC SII DL : 1100 x 1820 x 1710 mm
Remarque : hauteur de la tour de signal (515 mm) non incluse
Poids :
TR7700QC SII : 910 kg
TR7700MQC SII : 992 kg
TR7700L QC SII : 1025 kg
TR7700QC SII DL : 960 kg

Remarques supplémentaires
Résolutions d'imagerie en usine : 10 µm / 12 µm / 15 µm. Projecteurs à franges numériques quadruples pour mesures 3D et éclairage LED True Color multi-phase. Prise en charge de la programmation d'algorithmes IPC‑610 flexibles et intégration Smart Factory.

Spécifications techniques

• Modèle : TR7700QC SII
• Méthode d'imagerie : Stop-and-Go
• Caméra supérieure : 12 MP caméra haute vitesse
• Résolutions d'imagerie (usine) : 10 µm, 12 µm, 15 µm
• Éclairage : LED True Color multi-phase
• Technologie 3D : Projecteurs à franges numériques quadruples
• Portée 3D max (inspection composants hauts) : 40 mm
• Vitesse d'imagerie : 25 / 37 / 57 cm²/s (10 / 12 / 15 µm respectivement)
• Contrôle de mouvement : Vis à billes + servomoteur AC avec contrôleur de mouvement (X, Y, Z)
• Résolution axe X‑Y : 1 µm
• Options taille PCB max : 510×460 mm; 660×690 mm; 765×610 mm; configurations DL comme décrit ci‑dessus
• Épaisseur PCB : 0,6–5 mm
• Poids PCB max : typ. 3 kg (option 5 kg ; certaines variantes jusqu'à 12 kg)
• Dégagements : Haut 50 mm ; Bas 40 mm ; Bord 3 mm (option 4 / 5 mm)
• Hauteur convoyeur inline : 880–920 mm (option 940–965 mm compatible SMEMA)
• Dimensions et poids par modèle : voir tableau ci‑dessus
• Défauts composants et défauts de soudure détectés : voir fonctions d'inspection
