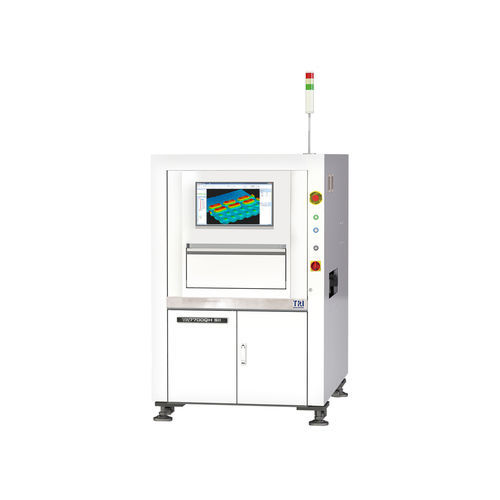

Système d'inspection optique TR7700QH SII

automatisévidéode soudure

Introduction
La série TR7700QH SII est une plate-forme AOI 3D ultra-rapide capable d'inspecter jusqu'à 80 cm²/sec tout en assurant une répétabilité métrologique (Gauge R&R). Elle intègre Smart Programming, des algorithmes IA et des capacités de mesure métrologique. La solution prend en charge les standards Smart Factory, notamment IPC-CFX et IPC-HERMES (IPC-HERMES-9852).

Fonctionnalités

• Caméra ultra-rapide : jusqu'à 80 cm²/sec
• Mesures de niveau métrologique
• Algorithmes IA avec Smart Programming
• Plate-forme prête Industrie 4.0 : prise en charge IPC-CFX et IPC-HERMES

Système optique
Méthode d'imagerie : Stop-and-Go
Caméra supérieure : caméra haute vitesse 12 MP / 21 MP
Caméra d'angle : N/A
Résolution d'imagerie : 12 µm, 15 µm, 18 µm (réglages usine). 18 µm disponible pour TR7700QH SII ; 12 µm disponible pour TR7700QH SII & TR7700QH SII DL
Éclairage : LED True Color multi-phase
Technologie 3D : projecteurs à franges numériques quadruples
Plage 3D max. : 40 mm

Performances d'inspection
Vitesse d'imagerie : 12 MP @ 18 µm : 70 cm²/sec ; 21 MP @ 12 µm : 60 cm²/sec ; 21 MP @ 15 µm : 80 cm²/sec

Table de déplacement & Contrôle
Contrôle axe X : vis à billes + servo AC avec contrôleur de mouvement
Contrôle axe Y : vis à billes + servo AC avec contrôleur de mouvement
Contrôle axe Z : vis à billes + servo AC avec contrôleur de mouvement
Résolution axe X-Y : 1 µm

Gestion des cartes
Taille PCB max : TR7700QH SII : 510 x 510 mm ; TR7700QH SII DL : 510 x 310 mm x 2 voies, 510 x 590 mm x 1 voie ; TR7700L QH SII : 765 x 610 mm
Épaisseur PCB : 0,5 - 6 mm
Poids PCB max : TR7700QH SII (DL) : 3 kg (option : 5 kg) ; TR7700L QH SII : 3 kg (option : 5 kg / 12 kg)
Jeu supérieur : 50 mm
Jeu inférieur : 40 mm
Jeu en bord : TR7700QH SII (DL) : 3 mm (option : 4 mm / 5 mm) ; TR7700L QH SII : 3 mm (option : 5 mm)
Hauteur convoyeur / inline : 880 – 920 mm (option : 925–965 mm). Compatible SMEMA

Fonctions d'inspection
Contrôles des composants : manquant, tombstoning, billboarding, polarité, rotation, décalage, marquage erroné (OCV), défectueux, à l'envers, composant en trop, corps étrangers, composant soulevé
Contrôles de brasure : hauteur de brasure, pourcentage de volume de brasure, excès de brasure, insuffisance de brasure, pontage, broches traversantes, broche relevée, rayure/contamination Golden Finger

Dimensions
LxPxH : TR7700QH SII : 1100 x 1730 x 1700 mm ; TR7700QH SII DL : 1100 x 2005 x 1700 mm ; TR7700L QH SII : 1365 x 1865 x 1700 mm (tour d'alarme non incluse ; hauteur tour d'alarme 520 mm)
Poids : TR7700QH SII : 920 kg ; TR7700QH SII DL : 1020 kg ; TR7700L QH SII : 1035 kg

Caractéristiques techniques

• Méthode d'imagerie : Stop-and-Go
• Caméra supérieure : 12 MP / 21 MP haute vitesse
• Résolution d'imagerie (réglages usine) : 12 µm, 15 µm, 18 µm (disponibilité selon sous-modèle)
• Éclairage : LED True Color multi-phase
• Technologie 3D : projecteurs à franges numériques quadruples
• Plage 3D max. : 40 mm
• Vitesse d'imagerie : jusqu'à 80 cm²/sec selon caméra/résolution
• Mouvement : vis à billes + servo AC avec contrôleur de mouvement (X/Y/Z)
• Résolution axe X-Y : 1 µm
• Taille PCB max et configurations : voir bloc Gestion des cartes ci-dessus
• Plage d'épaisseur PCB : 0,5 - 6 mm
• Hauteur convoyeur (inline) : 880 – 920 mm (option 925–965 mm) ; compatible SMEMA
