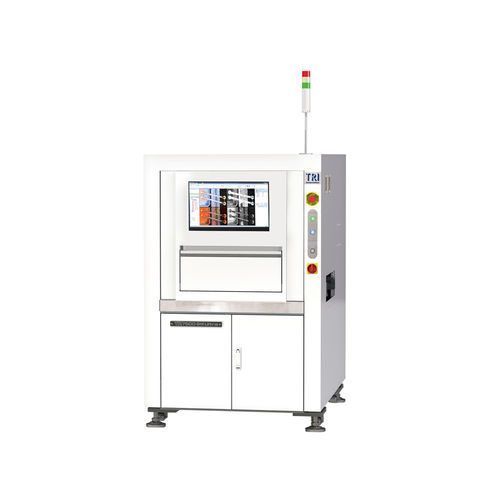

Système d'inspection optique TR7500 SIII Ultra

laserCMOSpar vision vidéo

Introduction
Le TR7500 SIII Ultra intègre une inspection latérale multi‑caméra, des algorithmes optionnels de détection de défauts par IA et des mesures de niveau métrologique pour une inspection PCB haute précision. Conçu pour les lignes SMT, le système améliore la détection des ponts internes et des défauts cachés tout en supportant la connectivité Industry 4.0 pour le contrôle inline des processus.

Fonctionnalités

• Vue latérale multi‑angle pour une couverture complète des défauts
• Algorithmes de détection de défauts par IA (option)
• Mesures métrologiques avec TRI AOM (option)
• Mesure de profil 3D par module laser (option)
• Programmation intelligente pour configuration rapide et gestion de recettes
• Prêt pour Smart Factory / Industry 4.0

Système optique
Méthode d'imagerie : Dynamic Imaging
Caméra supérieure : caméra couleur haute vitesse 4 MP
Caméras d'angle : 4 caméras latérales inclinées
Résolution d'imagerie : 10 µm, 15 µm (réglage usine)
Éclairage : LED RGB+W multi‑phase
Technologie 3D : capteur laser 3D (option)
Plage 3D max : N/A

Performance d'inspection
Vitesse d'imagerie : 4 MP @ 10 µm : jusqu'à 60 cm²/sec
4 MP @ 15 µm : jusqu'à 120 cm²/sec

Table de mouvement & Commande
Contrôle axe X : vis à billes + servomoteur AC avec contrôleur de mouvement
Contrôle axe Y : vis à billes + servomoteur AC avec contrôleur de mouvement
Contrôle axe Z : vis à billes + servomoteur AC avec contrôleur de mouvement
Résolution axe X‑Y : 1 µm

Gestion des PCB
Taille PCB max (variantes) : TR7500 SIII Ultra : 510 x 460 mm ; TR7500M SIII Ultra : 660 x 690 mm ; TR7500 SIII Ultra DL : 510 x 310 mm x 2 voies ou 510 x 590 mm x 1 voie
Épaisseur PCB : 0,6 – 5 mm
Poids max PCB : 3 kg (option 5 kg)
Dégagement supérieur : 25 mm (option 48 mm)
Dégagement inférieur : 40 mm
Dégagement bord : 3 mm (option 4 mm / 5 mm)
Hauteur convoyeur / inline : 880 – 920 mm (option 940 – 965 mm compatible SMEMA)

Fonctions d'inspection

• Défauts composants détectés : Manquant, Tombstoning, Billboarding, Polarité, Rotation, Décalage, Marquage incorrect (OCV), Défectueux, Montage à l'envers, Composant en trop, Corps étranger
• Défauts de soudure détectés : Excès de soudure, Manque de soudure, Pontage, Broches traversantes, Patte relevée, Golden Finger, Rayure / Contamination

Dimensions
LxPxH (variantes) : TR7500 SIII Ultra : 1100 x 1720 x 1710 mm ; TR7500M SIII Ultra : 1250 x 1740 x 1710 mm ; TR7500 SIII Ultra DL : 1365 x 1720 x 1710 mm (hors tour signalisation)
Poids : TR7500 SIII Ultra : 940 kg ; TR7500M SIII Ultra : 992 kg ; TR7500 SIII Ultra DL : 960 kg

Spécifications / Remarques

• Modèle : TR7500 SIII Ultra
• Méthode d'imagerie : Dynamic Imaging
• Caméra supérieure : 4 MP couleur haute vitesse
• Caméras d'angle : 4 caméras inclinées (vue latérale multi‑angle)
• Résolution d'imagerie : 10 µm, 15 µm (réglage usine)
• Éclairage : LED RGB+W multi‑phase
• Option 3D : capteur laser 3D (option)
• Vitesse d'imagerie : jusqu'à 60 cm²/sec @ 10 µm ; jusqu'à 120 cm²/sec @ 15 µm
• Contrôle de mouvement : vis à billes + servomoteur AC avec contrôleur (X/Y/Z)
• Résolution axe X‑Y : 1 µm
• Taille PCB max (variantes) : voir Gestion des PCB
• Épaisseur PCB : 0,6 – 5 mm
• Poids max PCB : 3 kg (option 5 kg)
• Dégagements & hauteur inline : voir Gestion des PCB
• Défauts détectés : voir Fonctions d'inspection
• Options : algorithmes IA, métrologie TRI AOM et module laser 3D ; certaines capacités mécaniques et dégagements disponibles en option
