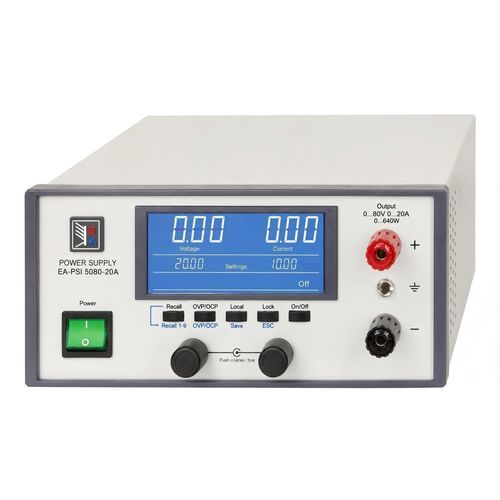

Alimentation électrique de table EA-PSI 5080-20A

DCà sortie variableajustable

Vue d'ensemble
Le EA-PSI 5080-20A est une alimentation DC programmable de bureau haute performance conçue pour les essais en laboratoire et les applications industrielles. Elle dispose d'une entrée universelle large (90-264V AC, 45-65Hz) avec correction de facteur de puissance active >0,99 et un rendement jusqu'à 92%. La sortie DC auto-adaptative couvre 0-80V, 0-20A et jusqu'à 640W, permettant des tensions plus élevées à courant réduit ou des courants plus élevés à tension réduite dans la puissance nominale. L'appareil offre très faible ondulation, réponse rapide et intègre plusieurs protections ainsi que des interfaces de contrôle à distance pour l'automatisation des bancs d'essai.

Performances et précision
Plage et puissance de sortie : 0-80V DC, 0-20A, 0-640W (étage à régulation de puissance auto-ajustable). Précision et stabilité : <0,08% régulation en charge tension, <0,02% régulation ligne tension, <80mVpp / <10mVrms d'ondulation, <1ms temps de régulation en charge, <0,2% précision tension, <0,2% précision courant, <1% précision puissance.

Protections, commandes et interfaces
Protections intégrées : protection surtension (OVP), surintensité (OCP), surpuissance (OPP), surtempérature (OTP). Interface utilisateur : écran LCD bleu affichant valeurs réglées, valeurs réelles et statut simultanément ; panneau avant intuitif avec deux molettes et cinq boutons ; 9 groupes de mémoires préréglés pour rappel rapide. Commande à distance : interface analogique galvanement isolée, USB et Ethernet. Compatible SCPI, LabView et logiciel Windows pour intégration aux systèmes d'essais automatisés.

Thermique, mécanique et conformité
Gestion thermique : ventilateur piloté par la température offrant un fonctionnement silencieux en charge soutenue. Dimensions : 200 x 87 x 331 mm. Poids : 4,3 kg. Compatibilité électromagnétique : conforme EN 55022 Classe B. Fonctions de supervision intégrées réduisant le besoin de surveillance externe.

Caractéristiques clés

• Entrée universelle : 90-264V AC, 45-65Hz avec PFC actif >0,99.
• Rendement élevé : jusqu'à 92%.
• Sortie auto-adaptative : 0-80V DC, 0-20A, 640W.
• Précision et stabilité : <0,08% régulation charge ; <0,02% régulation ligne ; faible ondulation <80mVpp / <10mVrms ; <1ms réponse.
• Protections complètes : OVP, OCP, OPP, OTP.
• Utilisation et mémorisation pratiques : écran LCD bleu, commandes simples, 9 mémoires préréglées.
• Options de contrôle à distance : analogique galvanement isolé, USB, Ethernet ; prise en charge SCPI/LabView/Windows.
• Refroidissement efficace : ventilateur contrôlé en température pour fonctionnement plus silencieux.
• Boîtier compact de bureau : 200 x 87 x 331 mm, 4,3 kg.
• Conforme EMC : répond à EN 55022 Classe B.

Spécifications (tableau)
Courant de sortie — 0-20A
Puissance de sortie — 0-640W
Tension de sortie — 0-80V
Courbe caractéristique — U/I flexirange
Contrôle externe — USB (analogique galvanement isolé et Ethernet pris en charge)
Boîtier — Bureau (table)
Interface utilisateur — Commandes manuelles simples

Spécifications techniques

• Tension d'entrée : 90-264V AC, 45-65Hz.
• Correction active du facteur de puissance : >0,99.
• Rendement : jusqu'à 92%.
• Étape d'alimentation auto-adaptative : permet plus de V à moins d'A ou plus d'A à moins de V dans 640W.
• Régulation de charge tension : <0,08%.
• Régulation ligne tension : <0,02%.
• Ondulation tension : <80mVpp / <10mVrms.
• Temps de régulation en charge : <1ms.
• Précision tension : <0,2%.
• Précision courant : <0,2%.
• Précision puissance : <1%.
• Protections : OVP, OCP, OPP, OTP.
• Affichage : LCD bleu affichant valeurs réglées/réelles et statut.
• Mémoire : 9 groupes de mémoires préréglés.
• Interfaces distantes : analogique galvanement isolé, USB, Ethernet ; compatible SCPI/LabView/Windows.
• Refroidissement : ventilateur contrôlé en température (silencieux en charge soutenue).
• Dimensions : 200 x 87 x 331 mm.
• Poids : 4,3 kg.
• EMC : EN 55022 Classe B.
• Éléments de contrôle : deux molettes et cinq boutons en face avant.
