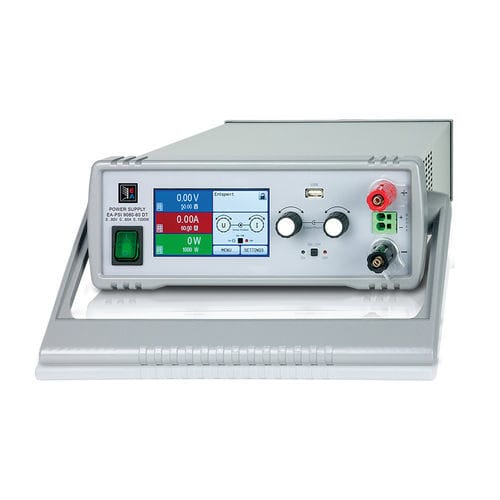

Alimentation électrique de table EA-PSI 9040-40 DT

DCà courant constantà sortie simple

EA-PSI 9040-40 DT | Alimentation DC programmable 40V 40A 640W à autorange
Le EA-PSI 9040-40 DT fait partie de la série EA-PSI 9000 DT de EA Elektro-Automatik. Cette alimentation DC de bureau programmable est destinée à la vérification de sources 24 V, à la R&D électronique et aux essais industriels de sources DC nécessitant une tension/courant ajustable et une puissance à autorange.

Principaux points

• EA-PSI 9040-40 DT : sortie 40 V / 40 A réglable en continu, puissance nominale 640 W, puissance crête/autorange jusqu'à 1000 W (PN : 06200503)
• Châssis de bureau 308 × 103 × 355 mm, env. 7,5 kg, avec pied inclinable rabattable
• Entrée secteur universelle 90–264 V avec PFC actif ; autorange U/I/P et modes de fonctionnement CV / CC / CP / CR
• Générateur d'ondes intégré : Sinus, Triangle, Rect, Trapèze, Rampe, DIN40839, Forme arbitraire
• Très faible bruit : ondulation tension 10 mVpp / 1,5 mVrms ; ondulation courant 6 mArms
• Protections complètes : OVP, OCP, OPP, OTP ; détection distante en façade pour compensation de chute de tension câble
• Interfaces : interface analogique 15 broches galvanisée isolée, USB-A, USB-B, Ethernet ; compatibilité SCPI et ModBus RTU ; pilotes EA Power Control et LabVIEW
• Port USB frontal pour sauvegarde/chargement de formes d'onde arbitraires et profils de test utilisateur

Spécifications
Tension de sortie : 0–40 V
Courant de sortie : 0–40 A
Puissance de sortie : 640 W (nominal), jusqu'à 1000 W (pic, autorange)
Caractéristique : autorange U/I/P
Contrôle externe : analogique 0–5 V / 0–10 V, USB, LAN, Modbus TCP
Boîtier : Bureau (table)
Interface utilisateur : écran tactile et menu
Fonctions spéciales : générateur de fonctions intégré, mode résistance, import de formes via USB frontal

Caractéristiques / spécifications techniques

• Référence interne : HEA4516
• Code fabricant : 06200517
• Fabricant / Marque : EA Elektro-Automatik (EA)
• Modèle : EA-PSI 9040-40 DT
• Puissance nominale : 640 W (continue)
• Puissance crête / autorange : jusqu'à 1000 W
• Plage de tension de sortie : 0–40 V
• Plage de courant de sortie : 0–40 A
• Modes : CV / CC / CP / CR (autorange U/I/P)
• Entrée : 90–264 V AC avec PFC actif
• Efficacité : jusqu'à 92%
• Ondulation : 10 mVpp / 1,5 mVrms ; I ripple 6 mArms
• Sécurité : conformité EN60950 (SELV) pour la version 40 V
• Protections : OVP, OCP, OPP, OTP
• Interfaces : analogique 15 broches isolée, USB-A, USB-B, Ethernet ; SCPI et ModBus RTU
• Contrôle : analogique 0–5 V / 0–10 V ; Modbus TCP via LAN
• Interface utilisateur : écran tactile couleur avec menu
• USB frontal : sauvegarde/chargement de courbes et profils
• Dimensions et poids : 308 × 103 × 355 mm ; env. 7,5 kg
• Conformité : RoHS, CE, UL, WEEE, UKCA
