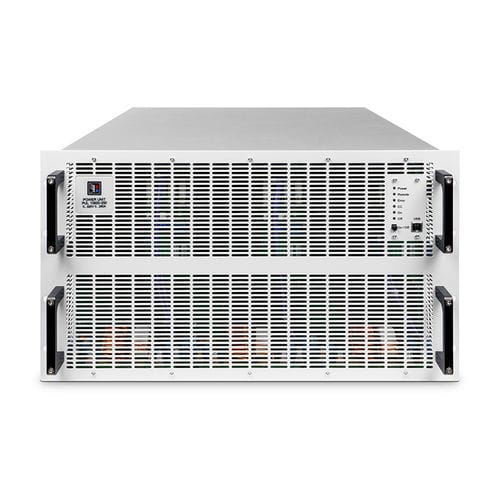

Charge électronique DC EA-PUL 12000-80 6U 60000W

à récupération d'énergieprogrammableforte puissance

Le EA-PUL 12000-80 est une charge électronique DC régénérative programmable conçue pour les essais haute tension et l'intégration de systèmes modulaires.

Présentation

• Charge électronique DC programmable de 60 kW avec large plage d'entrée DC et récupération d'énergie régénérative vers le réseau AC, réduisant les coûts d'exploitation et les besoins de refroidissement.
• Spécialement conçu pour les tests de batteries (SOH/EOL), la caractérisation de piles à combustible, les essais de chargeurs embarqués (OBC) et les processus de recyclage/décharge de batteries, avec un contrôle de précision et une intégration évolutive.

Principales caractéristiques

• Récupération d'énergie (régénérative) renvoyant l'énergie DC absorbée vers le réseau AC avec une efficacité allant jusqu'à 96,5 %.
• Large plage d'entrée AC avec correction active du facteur de puissance (typ. 0,99) pour environnement industriel (3 phases 380–480 VAC ±10%).
• Étages d'entrée autorange et capacité en puissance constante (U/I/P autorange) maintenant la pleine puissance nominale sur la plage tension/courant.
• Modes de régulation multiples : CV, CC, CP, CR avec croisement rapide et commande numérique (ADC/DAC 16 bits).
• Fonctionnement parallèle et évolutivité via bus Master-Slave galvanique et Share-Bus — jusqu'à 64 unités en parallèle (classes de puissance mixtes dès 5 kW) pour des systèmes jusqu'à 3840 kW.
• Interfaces intégrées et optionnelles pour intégration en bancs d'essai automatisés : analogique 0–5V / 0–10V, USB, LAN (Ethernet), analogique (DB15) ; options CAN, CANopen, Modbus, Profinet, EtherCAT, RS232, Profibus, DeviceNet.
• Protections robustes : OVP, OCP, OPP et protection contre la surtempérature.
• Générateur de fonctions intégré et interface tactile pour le pilotage des séquences d'essai.

Caractéristiques techniques

• Courant de sortie : 0–80 A
• Puissance de sortie : 60000 W
• Tension de sortie (plage DC) : 0–2000 V
• Efficacité de récupération d'énergie : jusqu'à 96,5 % (régénérative)
• Entrée AC : 3 phases 380 V–480 V ±10 % avec PFC actif (typ. 0,99)
• Autorange / Courbe caractéristique : U/I/P autorange; maintien de la puissance nominale sur la plage tension/courant
• Régulation & commande : modes CV, CC, CP, CR; commande numérique avec ADC/DAC 16 bits; vitesse de contrôleur de tension réglable
• Parallélisation / Evolutivité : Master-Slave et Share-Bus permettant jusqu'à 64 unités en parallèle (classes mixtes dès 5 kW) pour des systèmes jusqu'à 3840 kW
• Contrôle externe & interfaces : analogique 0–5V / 0–10V, USB, LAN, DB15; options CAN, CANopen, Modbus, Profinet, EtherCAT, RS232, Profibus, DeviceNet
• Boîtier : 19" rack (6U)
• Interface utilisateur : panneau tactile & menu
• Fonctionnalité spéciale : générateur de fonctions intégré
• Protections : OVP, OCP, OPP, protection contre la surchauffe
• Référence article : HEA6883
• Code fabricant : 01133015
• Fabricant / Marque : EA
