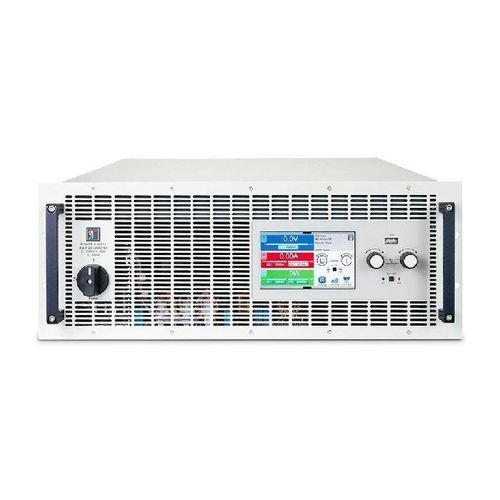

Charge électronique refroidi par eau EA-ELR 12000-40 4U

à récupération d'énergiemultifonctionforte puissance

Présentation

La EA-ELR 12000-40 4U est une charge électronique DC régénérative programmable destinée aux essais complets de sources d'alimentation DC. Elle associe génération d'ondes arbitraires avancée, modes de fonctionnement multiples et récupération d'énergie à haut rendement pour les laboratoires, la R&D et la production.

Principales caractéristiques

• Générateur d'ondes arbitraires intégré : sinus, triangle, rectangle, trapèze, DIN 40839, arbitraire, rampe et table IU.
• Modes d'essai dédiés pour cycles charge/décharge de batteries et suivi MPP pour modules photovoltaïques.
• Fonctionnement maître-esclave évolutif avec parallélisation pour systèmes de plus grande puissance et partage de courant automatique.
• Modes opératoires : tension constante (CV), courant constant (CC), puissance constante (CP), résistance constante (CR) et autoranging U/I/P.
• Protections complètes : surtension, surcourant, surpuissance, surtempérature et protection contre coupure secteur.
• Refroidissement flexible : refroidissement forcé standard avec variante eau disponible pour environnements exigeants.

Caractéristiques techniques

• Numéro d'article : HEA3599
• Code fabricant : 33200808
• Fabricant : EA
• Courant de sortie : 0-40 A
• Puissance de sortie : 30 000 W (30 kW)
• Tension de sortie : 0-2000 V
• Type / Format : 4U (rack 19 pouces)
• Courbe caractéristique : autoranging U/I/P
• Contrôle externe / Interfaces : Analogique 0-5V / 0-10V, USB, LAN (Ethernet), Profibus, DeviceNet, RS232, CAN, Modbus
• Interface utilisateur : écran tactile & menu
• Fonctionnalités spéciales : générateur de fonctions (forme d'onde arbitraire), mode résistance, mode test batterie, testeur MPP solaire
• Modes de fonctionnement : CV, CC, CP, CR
• Protections : OVP, OCP, OPP, OT, PF
• Scalabilité : fonctionnement maître-esclave pour parallélisation
• Normes / Sécurité : Conforme aux normes de sécurité et CEM applicables, y compris EN 61010-1

Applications

• Caractérisation et tests de cycles des batteries
• Tests MPP de modules photovoltaïques et onduleurs
• Validation d'alimentations, essais sur alimentations de laboratoire et programmables
• R&D, contrôle qualité et bancs d'essai automatisés en production

Connectivité et contrôle

• Utilisation locale via écran tactile et menu
• Contrôle et supervision à distance via USB, Ethernet, E/S analogiques et modules numériques optionnels (CANopen, RS232, Profibus, DeviceNet, Modbus)

Refroidissement et scalabilité

• Refroidissement forcé standard ; option eau pour environnements à forte puissance ou contraints
• Parallélisation maître-esclave pour augmenter la puissance totale avec partage automatique du courant et initialisation coordonnée

Protections et normes

• Multiples protections matérielles et logicielles pour protéger l'appareil et l'élément testé
• Conçu pour répondre aux exigences de sécurité et CEM industrielles
