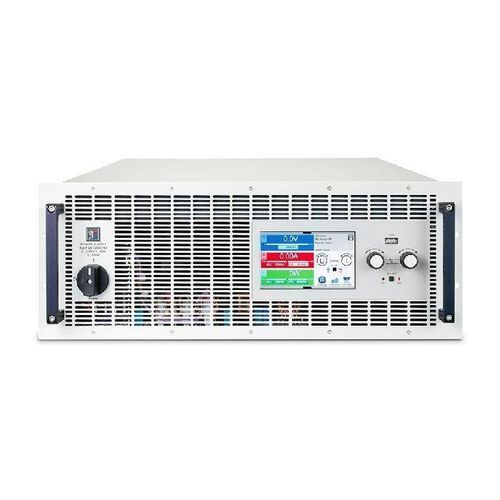

Charge électronique DC EA-ELR 10500-180 4U

à récupération d'énergieforte puissanceprogrammable

Présentation
Le EA-ELR 10500-180 4U est une charge électronique DC régénérative programmable conçue pour les essais complets de sources d'alimentation DC en R&D, contrôle qualité et production. Il associe une puissance élevée, la récupération d'énergie et des interfaces de commande flexibles pour les environnements de laboratoire et de production.

Principales caractéristiques

• Gestion de puissance élevée : jusqu'à 30 kW, 0–500 V et 0–180 A pour tester des alimentations programmables, des systèmes de batteries et des convertisseurs de puissance.
• Récupération d'énergie efficace : topologie régénérative avec jusqu'à 96,5% d'efficacité de rétro-alimentation vers le réseau AC, réduisant la consommation d'énergie et les besoins en refroidissement.
• Modes de fonctionnement multiples : CC (courant constant), CV (tension constante), CP (puissance constante), CR (résistance constante) et autoranging U/I/P pour des scénarios d'essai polyvalents.
• Générateur de fonctions intégré : fonction de test DIN 40839 pour l'automobile ainsi que formes d'onde sinusoïdales, triangulaires, carrées, trapézoïdales et arbitraires pour les tests dynamiques.
• Interface utilisateur : écran tactile capacitif 5" TFT pour une configuration intuitive, le contrôle et la surveillance en temps réel.
• Programmabilité à distance : RS232, USB, Ethernet (LAN), commande analogique et modules numériques optionnels (CAN, Profibus, DeviceNet, Modbus).
• Conception système évolutive : fonctionnement maître-esclave pour la mise en parallèle de plusieurs unités et obtention d'une puissance système jusqu'à 1920 kW.
• Fonctions de test avancées : modes dédiés pour test de batterie, suivi MPP pour simulation PV et enregistrement de données via port USB hôte.

Applications

• R&D, assurance qualité et tests de production des alimentations DC, blocs batteries, composants pour véhicules électriques et onduleurs/panneaux photovoltaïques.

Caractéristiques techniques

• Courant de sortie : 0–180 A
• Puissance de sortie : 30000 W (30 kW)
• Tension de sortie : 0–500 V
• Format : 4U, rack 19"
• Courbe caractéristique : autoranging U/I/P
• Interfaces de commande externes : analogique 0–5 V / 0–10 V, USB, LAN (Ethernet), Profibus, DeviceNet, RS232, CAN, Modbus
• Interface homme-machine : écran tactile capacitif 5" TFT
• Caractéristiques spéciales : générateur de fonctions, fonction DIN 40839, test batterie, suivi MPP, récupération d'énergie jusqu'à 96,5%
