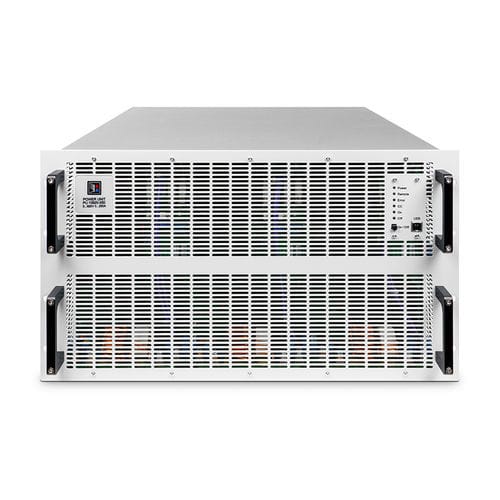

Alimentation électrique rack 19" EA-PU 10500-360 6U 60000W

DCà courant constantrégulée

Le EA-PU 10500-360 est une alimentation continue programmable haute performance au format rack 19 pouces 6U, conçue pour les environnements de test, de simulation et de production industriels nécessitant jusqu'à 60 kW de puissance DC.

Points clés

• Sortie à autorange haute puissance offrant une grande flexibilité sur une large plage de tension et courant.
• Rendement élevé jusqu'à 96,5% avec correction active du facteur de puissance (PFC, PF typ. 0,99) pour réduire la consommation et les harmoniques.
• Modes de régulation multiples : tension constante (CV), courant constant (CC), puissance constante (CP) et résistance constante (CR) avec commutation rapide et transparente.
• Connectivité étendue : interfaces intégrées USB, Ethernet et analogique (DB15) ; interfaces industrielles optionnelles (CAN, CANopen, RS232, Profibus, EtherCAT, Profinet, Modbus).
• Fonctionnement parallèle évolutif via Master-Slave et Share-Bus intégrés pour le couplage jusqu'à 64 unités (puissance système jusqu'à 3 840 kW).
• Fonctions de protection réglables par l'utilisateur : surtension (OVP), surcourant (OCP), surpuissance (OPP) et surtempérature (OTP).
• Conception robuste et conforme aux normes : conformité EN/IEC/UL 61010-1, CEM Classe A et boîtier IP20 avec option refroidissement par eau.

Applications

• Simulation de piles à combustible et de batteries
• Alimentation pour électrolyse
• Essais d'onduleurs PV et simulation solaire
• Tests de composants pour véhicules électriques
• Systèmes de test de relais et bancs d'essai en production/laboratoire

Caractéristiques techniques

• Série : EA-PU 10000 series
• Puissance de sortie : 60000 W
• Tension de sortie : 0–500 V (autorange)
• Courant de sortie : 0–360 A (autorange)
• Courbe caractéristique : U/I/P autorange
• Rendement : jusqu'à 96,5%
• Entrée : 3~ AC 380–480 V ±10%
• Contrôle externe / Interfaces : Analogique 0–5 V / 0–10 V, USB, LAN (Ethernet), Modbus TCP, Profibus, RS232, CAN (option), CANopen (option)
• Interface utilisateur : panneau tactile et menu
• Boîtier : rack 19 pouces (6U)
• Fonction spéciale : Générateur de fonctions intégré
• Fonctionnement parallèle : Master-Slave et Share-Bus jusqu'à 64 unités (max. système 3 840 kW)
• Protections : OVP, OCP, OPP, OTP réglables
• Ripple de sortie : ≤ 70 mV RMS, ≤ 350 mVpp
• Précision de mesure : tension ≤ 0,05% FS ; courant ≤ 0,1% FS
• Conformité : EN/IEC/UL 61010-1 ; CEM Classe A
• Indice de protection : IP20 (refroidissement par eau en option)
• Numéro d'article : HEA6845
• Code fabricant : 01113011
