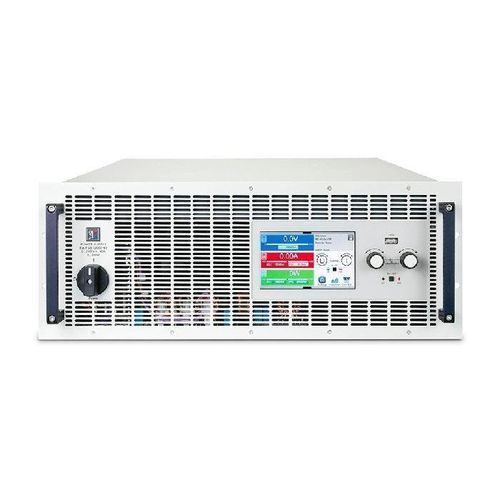

Alimentation électrique 4U EA-PSB 10080-1000 4U

DCréguléeà courant constant

Aperçu du produit
L'EA-PSB 10080-1000 4U est une alimentation CC bidirectionnelle programmable en format 4U pour armoire 19 pouces, intégrant une source CC de précision et une charge électronique régénérative dans une seule unité. Conçue pour des applications exigeantes telles que les essais de batteries à fort courant, la simulation photovoltaïque (PV) et les essais de piles à combustible, elle permet la récupération d'énergie pour réduire les coûts d'exploitation et la charge thermique.

Points clés

• Puissance bidirectionnelle et récupération d'énergie : Fonctionne comme source CC et comme charge électronique régénérative ; en mode puits elle récupère l'énergie avec un rendement pouvant atteindre 95,5% et la renvoie vers le réseau, avec commutation automatique au passage par zéro.
• Forte puissance et courant de sortie : Jusqu'à 30 kW en continu avec plage de tension 0–80 V et courant 0–1000 A, adapté aux essais d'équipements haute puissance et de packs batteries.
• Programmation et contrôle avancés : Écran tactile couleur 5 pouces (HMI), deux encodeurs programmables et interfaces à distance incluant USB, Ethernet, entrée analogique isolée 0–5 V / 0–10 V et modules numériques enfichables optionnels (CAN, CANopen, Profibus, Profinet, ModBus TCP, EtherCAT, RS232).
• Générateur de fonctions intégré : Génère des formes d'onde complexes (sinus, triangle, créneau, trapèze, arbitraire) et des séquences pour simuler des profils dynamiques (courbes PV EN 50530, profils batterie, caractéristiques pile à combustible).
• Exploitation parallèle évolutive : Configuration maître-esclave avec Share Bus et Master-Slave Bus pour la connexion parallèle jusqu'à 64 unités (systèmes synchronisés jusqu'à 1920 kW).
• Sécurité et protections complètes : Protections paramétrables OVP, OCP, OPP, arrêt par surtempérature et surveillance des défauts d'alimentation ; variantes spécifiques avec Safety OVP pour conformité SELV/PELV.
• Journalisation et profils flexibles : Port USB avant pour enregistrement sur clé USB et chargement/enregistrement de profils utilisateur, séquences arbitraires et tableaux PV/FC/IU pour des essais automatisés et reproductibles.

Caractéristiques techniques

• Article Number: HEA3882
• Manufacturer Code: 30000801
• Série / Famille de modèles: EA-PSB 10000 4U series
• Puissance de sortie: 0–30000 W
• Tension de sortie: 0–80 V
• Courant de sortie: 0–1000 A
• Rendement (récupération d'énergie en mode puits): 95.50%
• Courbe caractéristique: autoranging U/I/P
• Refroidissement: Refroidissement par eau (optionnel)
• Contrôle externe / Interfaces: Analogique 0–5 V / 0–10 V, USB, LAN, Modbus TCP, Profibus, DeviceNet, RS232, CAN
• Boîtier: 19 pouces
• Interface opérateur: Écran tactile couleur 5 pouces
• Fonction spéciale: Générateur de fonctions, mode résistance, charge régénérative
