Alimentation électrique 1U EA-PS 9200-50 1U

DCRoHSCE

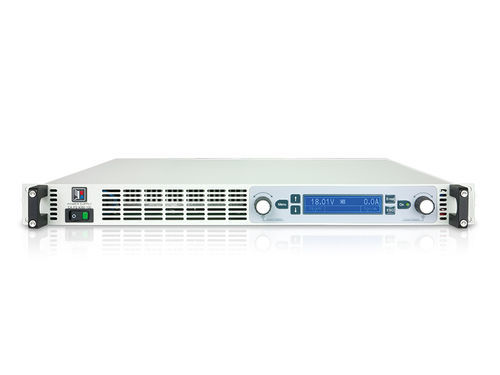

Alimentation DC Programmable EA-PS 9200-50 1U 3000W (Numéro de commande : 06230406) L'EA-PS 9200-50 1U est une unité contrôlée par microprocesseur de la série EA-PS 9000 1U, conçue pour des scénarios de haute puissance tels que les tests en laboratoire, les tests de vieillissement industriel et la R&D. Ce modèle de 3000W offre une tension réglable de 0-200V et un courant variable de 0-50A, tous deux réglables manuellement et à distance. Son design compact en rack 1U 19" (19"x1Ux500mm) permet de gagner de l'espace. Le panneau de contrôle dispose de boutons rotatifs, d'un écran LCD bleu affichant les valeurs, le statut et les alarmes, et d'un verrouillage du panneau pour éviter les mauvaises manipulations. Les points forts de la performance incluent une efficacité allant jusqu'à 93% pour réduire les pertes d'énergie, une correction active du facteur de puissance (PF=0.99) pour les réseaux AC de 180...264V (45...65Hz), et une réduction automatique à 2500W à <207V AC. La précision de la tension est <0.1% (valeur nominale), la régulation de charge <0.05%, et la précision du courant <0.2%. Le faible ripple assure la stabilité : 234 mV PP (HF)/40 mV RMS (LF) pour le ripple de tension, 10 mA RMS pour le ripple de courant. La sortie autoranging ajuste la tension/le courant pour rester dans la limite de 3000W. Les interfaces de contrôle multi-galvaniquement isolées incluent : analogique D-Sub 15 pôles (signaux 0-5V/0-10V), USB, et LAN (Ethernet, supportant SCPI/ModBus RTU). Compatible avec LabView VIs, il inclut le logiciel "EA Power Control" (Windows) pour la gestion multi-unités et supporte la détection à distance et l'opération en parallèle. Les caractéristiques de sécurité (OVP/OCP/OPP/OTP) coupent la sortie en cas d'anomalies ; les ventilateurs contrôlés par température assurent le refroidissement. L'unité est conforme aux normes EN 60950, EN 61326, et EN 55022 Classe B, fonctionne à 0...50°C (stockage -20...70°C), et pèse environ 11 kg, ce qui la rend idéale pour les applications de laboratoire et industrielles à haute puissance. Caractéristiques Clés - Sortie Haute Puissance 3000W : Tension réglable 0-200V & courant 0-50A (Numéro de commande : 06230406). - Design en Rack 1U 19" : Taille 19"x1Ux500mm adaptée aux racks 19" de laboratoire/industriels. - Haute Efficacité & PFC Actif : Efficacité ≤93%, PF=0.99 pour 180...264V AC (réduction automatique à 2500W à <207V AC). - Interfaces Multi-Contrôle : Analogique 0-5V/0-10V, USB, LAN (supporte SCPI/ModBus RTU), isolées galvaniquement. - Haute Précision & Faible Ripple : Précision de tension <0.1%, ripple ≤234 mV PP/40 mV RMS ; ripple de courant ≤10 mA RMS. - Sortie Autoranging : Ajuste la tension/le courant pour rester dans la puissance nominale de 3000W. - Compatibilité Logicielle : Fonctionne avec LabView VIs ; inclut "EA Power Control" (Windows). - Verrouillage du Panneau & LCD Bleu : Évite les mauvaises manipulations ; LCD affiche valeurs/statut/alarmes. - Protection Complète : OVP, OCP, OPP, OTP pour une opération sécurisée. - Refroidissement Contrôlé par Température : Les ventilateurs ajustent la vitesse pour maintenir des températures optimales. Spécifications - Courant de Sortie : 0-50A - Puissance de Sortie : 3000W - Tension de Sortie : 0-200V - Type : 1U - Courbe Caractéristique : U/I/P autoranging - Contrôle Externe : Analogique 0-5V/0-10V, USB, LAN - Boîtier : Rack 19" - Interface Humaine : Affichage graphique & Menu - Caractéristique Spéciale : Résistance Législation et Conformité - RoHS - CE - UL - WEEE - UKCA Spécifications Techniques (Résumé) - Modèle : EA-PS 9200-50 1U - Puissance : 3000W - Tension de Sortie : 0-200V - Courant de Sortie : 0-50A - Efficacité : ≤93% - Facteur de Puissance : 0.99 - Ripple : ≤234 mV PP/40 mV RMS (tension), ≤10 mA RMS (courant) - Interfaces : Analogique (0-5V/0-10V), USB, LAN (Ethernet, SCPI/ModBus RTU) - Dimensions : 19"x1Ux500mm - Poids : ~11 kg - Température de Fonctionnement : 0...50°C - Température de Stockage : -20...70°C - Protections : OVP, OCP, OPP, OTP - Conformité : EN 60950, EN 61326, EN 55022 Classe B, RoHS, CE, UL, WEEE, UKCA
