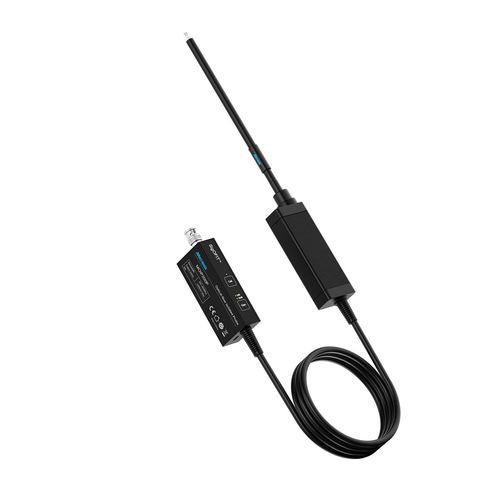

Pointe de touche pour hautes fréquences MOIP200P

d'interfacecoaxial

Présentation
La sonde MOIP200P de Micsig est une sonde d'oscilloscope isolée par fibre optique, conçue pour les mesures différentielles et les tensions flottantes en électronique de puissance et pour l'évaluation de semi-conducteurs. Elle offre une bande passante de 200MHz avec un temps de montée de 1,75ns et une excellente réjection du mode commun, constituant une solution d'isolation galvanique pour les environnements de mesure haute tension et sensibles.

Points clés

• Bande passante 200MHz : temps de montée 1,75ns pour la capture fiable des transitoires de commutation.
• Haute réjection mode commun : 180dB en continu, 122dB à 200MHz.
• Isolation galvanique 85kV : niveau d'isolation 85kVpk pour les essais haute tension.
• Faible bruit et haute précision : <0,3mVrms de bruit, précision DC 1%, dérive d'offset réduite 0,1%.
• Atténuateurs modulaires : plage de mesure 10mV à 20kV avec embouts interchangeables et plages 0dB/20dB.
• Faible capacitance d'entrée : 1pF avec cordons coaxiaux courts pour minimiser l'influence sur le circuit.
• Calibration optique continue : compensation optique et calibration automatique pour des mesures stables longue durée.
• Interface standard : sortie BNC, câble fibre optique 2 m, alimentation 12V DC.

Applications

• Validation d'alimentations SMPS et convertisseurs DC-DC
• Analyse d'ondes pour variateurs et onduleurs
• Tests IGBT et semi-conducteurs large bande
• Essais d'isolation haute tension et systèmes moyenne tension
• Diagnostic EMC/ESD et vérification de l'intégrité des signaux

Caractéristiques
Bande passante : 200MHz
Temps de montée : ≤1,75ns
CMRR : 180dB (DC), 122dB (200MHz)
Indice d'isolation : 85kVpk
Capacitance d'entrée : 1pF
Bruit (bande complète) : <0,3mVrms
Alimentation : DC 12V
Interface : BNC
Plages d'atténuation : 0dB / 20dB (embouts modulaires)
Plage de mesure : 10mV à 20kV (avec embouts atténuateurs)

Commande et fabricant

• Référence : OIP1011
• Fabricant : Micsig
• Modèle : MOIP200P
• Câble : câble fibre optique 2 m
• Usage type : bancs d'essai en laboratoire et production pour l'électronique de puissance
