Pointe de touche pour hautes fréquences DP1500

électriqued'interface

Présentation

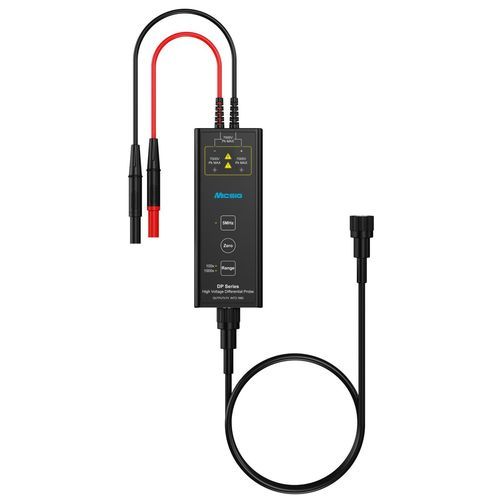

Le DP1500 est une sonde différentielle haute tension conçue pour la mesure précise de tensions différentielles en environnement haute tension et haute fréquence. Avec une bande passante de 100 MHz et une tension différentielle maximale d'entrée de 1500 Vpk (atténuation 500X), elle s'adresse aux applications telles que les systèmes de puissance des véhicules à nouvelle énergie, les onduleurs photovoltaïques et la conception d'alimentations à découpage. La sonde offre une impédance d'entrée élevée et une faible capacité d'entrée pour réduire les effets de charge et le bruit. Elle supporte l'alimentation DC 5V et USB Type-C, la calibration zéro en une seule touche, la sélection double plage et une limitation de bande passante à 5 MHz. L'indication de surcharge et le contrôle par programmation de commandes permettent l'intégration aux systèmes de test automatisés. Le DP1500 est livré avec une trousse d'accessoires complète pour une mise en service immédiate.

Principales caractéristiques

• Haute tension et large bande: 1500 Vpk en entrée maxi, 100 MHz de bande passante pour les tests haute fréquence haute tension.
• Sélection double plage: options d'atténuation 500X et 50X pour s'adapter aux niveaux de test.
• Calibrage zéro en une touche: calibration rapide de l'offset avant mesure.
• Limitation de bande à 5 MHz: atténue le bruit HF pour un affichage d'onde plus clair.
• Ports d'alimentation doubles: prise en charge DC 5V et USB Type-C pour une utilisation flexible.
• Contrôle par programmation: intégration dans des bancs de test automatisés.
• CMRR élevé: > -80 dB en DC, > -60 dB à 100 kHz, garantissant des mesures différentielles précises.
• Faible niveau de bruit: < 50 mVrms en 50X, améliorant la sensibilité aux petits signaux.
• Conception compacte et intégrée: toutes les fonctions dans une unité unique pour un déploiement facile.

Spécifications (tableau)
Paramètre : Valeur
Bande passante : 100 MHz
Tension différentielle d'entrée maxi (DC+AC PK) : 1500 V (500X), 150 V (50X)
Bruit (bande complète) : ≤ 200 mVrms (500X), ≤ 50 mVrms (50X)
CMRR : > -26 dB (100 MHz), > -30 dB (10 MHz), > -60 dB (100 kHz), > -80 dB (DC)
Temps de retard : 12,5 ns (50X), 12,1 ns (500X)
Impédance d'entrée : 13,2 MΩ / 1,67 pF (différentielle), 6,6 MΩ / 3,3 pF (chaque entrée vers la masse)
Impédance de sortie : 1 MΩ

Caractéristiques techniques

• Bande passante : 100 MHz
• Tension différentielle d'entrée maxi (DC+AC PK) : 1500 V (500X) et 150 V (50X)
• Bruit (bande complète) : ≤ 200 mVrms (500X), ≤ 50 mVrms (50X)
• CMRR : > -26 dB (100 MHz), > -30 dB (10 MHz), > -60 dB (100 kHz), > -80 dB (DC)
• Temps de retard : 12,5 ns (50X), 12,1 ns (500X)
• Impédance d'entrée : 13,2 MΩ / 1,67 pF (différentielle) ; 6,6 MΩ / 3,3 pF (chaque entrée vers la masse)
• Impédance de sortie : 1 MΩ
• Atténuation d'entrée : options 500X et 50X
• Options d'alimentation : DC 5V et USB Type-C
• Fonctions : calibrage zéro en une touche, sélection double plage, limitation de bande 5 MHz, indication de surcharge, contrôle par programmation
