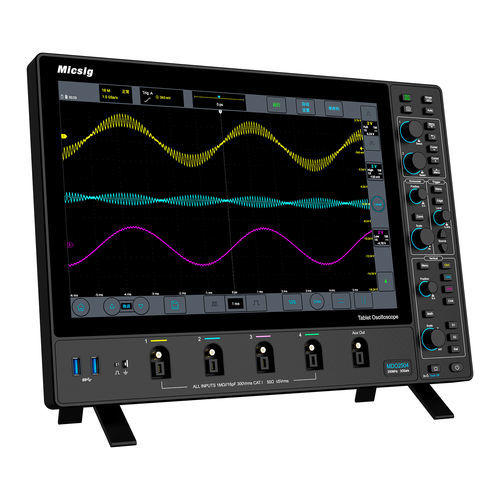

Oscilloscope numérique MDO5004

analogiquede signaux mixtessur table

Présentation
Le MDO5004 est un oscilloscope à mémoire numérique 4 canaux de Micsig, offrant une bande passante de 500 MHz, une profondeur de mémoire de 360 Mpts et un taux d'échantillonnage réel de 3 GSa/s. Conçu pour la capture et l'analyse précises des signaux analogiques et mixtes, il présente un plancher de bruit faible (<90 µVrms) et un écran tactile capacitif anti-reflets de 14 pouces (1920x1200). La connectivité comprend le contrôle à distance PC et mobile, la prise en charge SCPI et 32 GB de stockage interne. L'interface de sonde Mic-OPI™ assure la compensation automatique et l'adaptation d'atténuation des sondes.

Caractéristiques principales

• Bande passante élevée et mémoire profonde : 500 MHz ; jusqu'à 360 Mpts pour l'enregistrement de longues formes d'onde.
• Excellente intégrité du signal : plancher de bruit faible (<90 µVrms) et taux de capture élevé (230 000 wfms/s).
• Modes d'acquisition avancés : stockage segmenté pour la capture efficace d'événements intermittents (paquets série, impulsions).
• Utilisation conviviale : écran tactile capacitif haute résolution 14 pouces (1920x1200) avec interface intuitive.
• Interface de sonde intelligente : Mic-OPI™ pour l'adaptation et la compensation automatiques des sondes.
• Connectivité et contrôle étendus : contrôle à distance PC/mobile, commandes SCPI et 32 GB de stockage interne.
• Analyse de protocoles complète : décodage intégré CAN FD, LIN, SPI, I²C, ARINC-429 et MIL-STD-1553B.
• Format compact : design ultra-fin (35,8 mm) avec options de montage mural ou sur bras.

Spécifications
Canaux analogiques — 4
Bande passante — 500 MHz
Profondeur de mémoire — 360 Mpts
Taux d'échantillonnage réel — 3 GSa/s
Temps de montée — ≤0,7 ns
Taux de capture d'onde — 230 000 wfms/s
Plancher de bruit — <90 µVrms
Écran — 14 pouces tactile capacitif, 1920 x 1200
Stockage interne — 32 GB
Interface sonde — Mic-OPI™ (compensation automatique de sonde)

Caractéristiques techniques

• Article Number: OS1079
• Manufacturer Code: OSC010006
• Fabricant: Micsig
• Modèle: MDO5004
• Canaux analogiques: 4
• Bande passante: 500 MHz
• Profondeur de mémoire: 360 Mpts
• Taux d'échantillonnage réel: 3 GSa/s
• Taux de capture d'onde: 230 000 wfms/s
• Plancher de bruit: <90 µVrms
• Écran: écran tactile capacitif anti-reflets 14 pouces, 1920 x 1200
• Stockage interne: 32 GB
• Interface sonde: Mic-OPI™ (compensation automatique)
• Décodage bus série: CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD-1553B
• Analyse avancée: stockage segmenté, math avancées et FFT
• Format: ultra-fin (35,8 mm) ; supporte montage mural ou sur bras
