Oscilloscope analogique / numérique SATO1004

portable4 voiescontrôlé par ordinateur

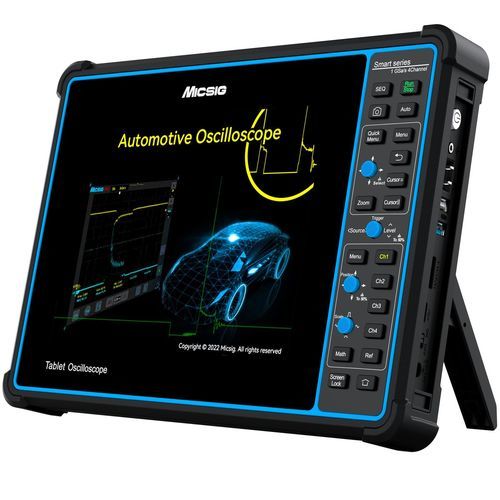

Présentation Le Micsig SATO1004 est un oscilloscope tablette automobile conçu pour le diagnostic véhicule et les tests électriques automobiles. Il intègre des préréglages dédiés à l'automobile, une capture d'ondes haute vitesse et une mémoire profonde pour l'analyse des circuits de charge/démarrage, des capteurs et actionneurs, du système d'allumage et des réseaux véhicule.

Principales caractéristiques

• Diagnostic automobile : préréglages pour circuits de charge/démarrage, capteurs, actionneurs et systèmes d'allumage ; analyse intégrée des réseaux véhicule.
• Performances oscilloscope : bande passante 100 MHz, 4 voies analogiques, échantillonnage jusqu'à 1 GSa/s, profondeur mémoire 70 Mpts et capture jusqu'à 130 000 wfms/s.
• Décodage bus : CAN, CAN FD, LIN, FlexRay et K-line pour un diagnostic réseau complet.
• Utilisation tactile tablette : écran capacitif 8 pouces, résolution 800 × 600 avec algorithme tactile réactif.
• Plateforme Android : système Android avec 32 Go de stockage interne pour installation d'apps et gestion des données.
• Options de contrôle : télécommande Wi‑Fi, contrôle via logiciel PC et prise en charge SCPI.
• Conception portable terrain : protection en TPU souple, batterie 7 500 mAh (~5 heures d'autonomie) et poids ≈ 1,9 kg pour interventions sur site.
• Filtrage matériel : filtre passe‑bas intégré réduisant les interférences de signal.

Spécifications

• Modèle : SATO1004
• Voies analogiques : 4
• Bande passante : 100 MHz
• Taux d'échantillonnage temps réel : jusqu'à 1 GSa/s
• Profondeur mémoire : 70 Mpts
• Taux de capture d'ondes : jusqu'à 130 000 wfms/s
• Temps de montée : ≤ 3,5 ns
• Affichage : écran capacitif 8 pouces, résolution 800 × 600
• Système d'exploitation : Android
• Stockage interne : 32 Go
• Batterie : lithium‑ion 7 500 mAh, ≈ 5 heures d'autonomie
• Boîtier de protection : protection en TPU souple
• Décodage bus automobile : CAN, CAN FD, LIN, FlexRay, K-line
• Fonctions supplémentaires : test combiné (corrélation multi‑signaux), filtre passe‑bas matériel intégré
• Interfaces : télécommande Wi‑Fi, contrôle logiciel PC, programmation SCPI, sortie HDMI, USB 3.0 host, USB Type‑C
• Poids : ≈ 1,9 kg (net)
