Oscilloscope analogique TO1004

analogique / numériqueportablesur table

Présentation

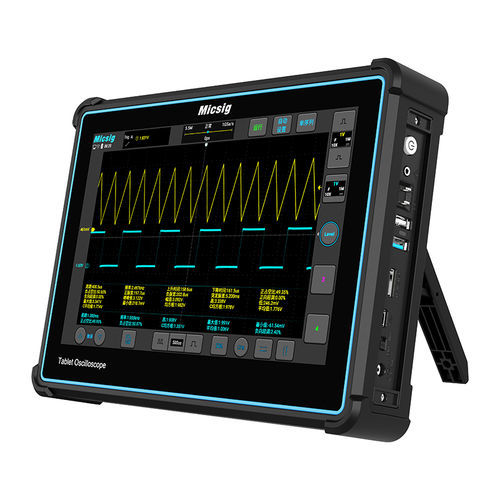

Le Micsig TO1004 est un oscilloscope tablette 100 MHz destiné au débogage embarqué, aux tests électroniques, à la formation et aux interventions sur site. Il intègre 4 voies analogiques, un échantillonnage réel jusqu'à 1 GSa/s et une profondeur mémoire jusqu'à 110 Mpts pour capturer transitoires rapides et signaux de longue durée avec précision.

Affichage, portabilité et alimentation
Écran capacitif multi-touch 10,1" (1280×800) avec gestes multi-touch (pincer pour zoom, glisser, toucher pour mesures). Batterie Li-ion 7,4V/7500mAh intégrée avec verrouillage d'alimentation pour le transport. Poids env. 1,9 kg avec batterie, adapté au banc d'essai et aux interventions terrain.

Connectivité et stockage
Connectivité Wi‑Fi et USB avec contrôle à distance via logiciel PC ou application mobile (Android/iOS). Sortie HDMI pour projection. 32 Go de mémoire interne pour formes d'onde, captures d'écran et vidéos.

Analyse, décodage et fonctions avancées
Décodage et déclenchement matériel pour bus série RS-232/422/485/UART, CAN, CAN FD, LIN, SPI et I²C. Fonctions mathématiques avancées (+, −, ×, ÷, FFT, intégration, dérivation) et filtrage numérique matériel (passe-haut/passe-bas, coupure 20 MHz jusqu'à 30 kHz). Sauvegarde rapide en format BIN. 31 mesures automatiques avec statistiques (jusqu'à 10 000 relevés). Étiquettes de canal définissables par l'utilisateur.

Caractéristiques clés

• 100 MHz de bande passante : 4 voies analogiques, jusqu'à 1 GSa/s en temps réel.
• Mémoire profonde : Jusqu'à 110 Mpts pour acquisitions longues.
• Capture rapide : 780 000 wfms/s avec gradation d'intensité 256 niveaux et affichage en température de couleur.
• Grand écran tactile : 10,1" capacitif, 1280×800 avec gestes multi-touch.
• Portable et sur batterie : Batterie 7,4V/7500mAh avec verrouillage d'alimentation.
• Décodage série complet : RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C (matériel).
• Déclenchement avancé : Edge, pulse, logic, N-edge, runt, slope, timeout, video et triggers bus série.
• Stockage rapide : Sauvegarde des formes d'onde au format BIN.
• Filtrage numérique matériel : Passe-haut/passe-bas (20 MHz coupure, jusqu'à 30 kHz).
• Contrôle à distance & connectivité : Wi‑Fi, USB, HDMI; contrôle via PC ou application mobile.
• Mesures étendues : 31 mesures automatiques avec statistiques (jusqu'à 10 000 relevés).
• Stockage interne volumineux : 32 Go.
• Système Android : Système d'exploitation Android pour une interface fluide.

Spécifications techniques

• Modèle : TO1004
• Marque : Micsig
• Voies analogiques : 4
• Bande passante : 100 MHz
• Profondeur mémoire : 110 Mpts
• Taux d'échantillonnage temps réel : 1 GSa/s
• Temps de montée : ≤3,5 ns
• Taux de capture : 780 000 wfms/s
• Gradation d'intensité : 256 niveaux + affichage température de couleur
• Écran : 10,1" capacitif, 1280×800
• Batterie : 7,4 V / 7500 mAh Li-ion, verrouillage d'alimentation
• Poids : ~1,9 kg (avec batterie)
• Décodage / déclencheurs série : RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C
• Filtrage numérique : HP/LP matériel (20 MHz coupure, jusqu'à 30 kHz)
• Stockage : 32 Go interne
• Connectivité : Wi‑Fi, USB, HDMI; contrôle distant via PC/app mobile
• Stockage rapide : Sauvegarde BIN
• Mesures automatiques : 31 avec statistiques (jusqu'à 10 000 relevés)
• Fonctions mathématiques : +, −, ×, ÷, FFT, intégration, dérivation
• Système d'exploitation : Android
