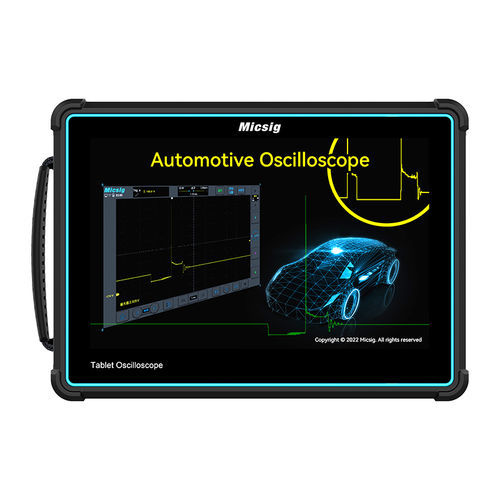

Oscilloscope analogique ATO1004

analogique / numériqueportable4 voies

Présentation
L'ATO1004 est un oscilloscope de diagnostic automobile haute performance conçu pour la maintenance et le dépannage professionnels des véhicules. Cet oscilloscope-tablette 100 MHz à 4 canaux offre jusqu'à 1 GSa/s d'échantillonnage temps réel et 110 Mpts de profondeur mémoire pour capturer des formes d'onde complexes. Il intègre un écran capacitif 10,1 pouces (1280x800), une batterie Li-ion intégrée 7,4 V / 7500 mAh et un système Android avec 32 Go de stockage interne, idéal pour les techniciens itinérants et les ingénieurs d'atelier.

Caractéristiques principales

• Grande bande passante & multi-canaux : 100 MHz et 4 canaux analogiques pour l'analyse simultanée des signaux des systèmes véhicules modernes.
• Échantillonnage rapide & mémoire profonde : Jusqu'à 1 GSa/s et 110 Mpts de profondeur pour des captures longues et détaillées.
• Grand écran tactile : Écran TFT LCD capacitif 10,1 pouces (1280 x 800) pour une visualisation claire des signaux et une ergonomie tactile.
• Autonomie pour intervention terrain : Batterie Li-ion 7,4 V, 7500 mAh intégrée pour un diagnostic prolongé sans alimentation secteur.
• Préréglages automobiles professionnels : Profils dédiés pour circuits de charge/démarrage ; capteurs (ABS, arbre à cames, MAP, etc.) ; actionneurs (injecteurs, pompe à carburant, etc.) ; systèmes d'allumage ; réseaux véhicules (CAN, LIN, FlexRay).
• Outils d'analyse avancés : Déclenchement et décodage de bus série (UART, CAN, LIN, SPI, I²C), filtrage matériel, 31 mesures automatiques, FFT et curseurs.
• Connectivité & contrôle : Wi‑Fi, USB, sortie HDMI et contrôle à distance via logiciel PC ou application mobile (Android/iOS) pour partage et gestion des données.
• Construction robuste & portabilité : Conception compacte (~1,9 kg avec batterie) avec protection ABS+TPU et sangle de maintien préinstallée pour usage atelier et terrain.

Spécifications
Modèle : ATO1004
Série : ATO Series
Canaux analogiques : 4
Bande passante : 100 MHz
Taux d'échantillonnage temps réel : jusqu'à 1 GSa/s
Profondeur mémoire : 110 Mpts
Temps de montée : ≤3,5 ns
Affichage : écran TFT LCD capacitif 10,1 pouces
Résolution d'affichage : 1280 x 800
Batterie : 7,4 V, 7500 mAh Li-ion (intégrée)
Stockage interne : 32 Go
Système d'exploitation : basé sur Android
Poids : env. 1,9 kg (avec batterie)
Protection : boîtier ABS + TPU ; sangle préinstallée
Préréglages automobiles : circuits charge/démarrage ; capteurs (ABS, arbre à cames, MAP, etc.) ; actionneurs (injecteurs, pompe à carburant, etc.) ; systèmes d'allumage ; réseaux véhicules (CAN, LIN, FlexRay)
Analyse & mesures : déclenchement/décodage bus série (UART, CAN, LIN, SPI, I²C), filtrage matériel, 31 mesures automatiques, FFT, curseurs
Connectivité : Wi‑Fi, USB, sortie HDMI, contrôle à distance via PC/application mobile
