Pointe de touche électrique MOIP1000P

pour hautes fréquencesd'interfacecoaxial

Présentation produit

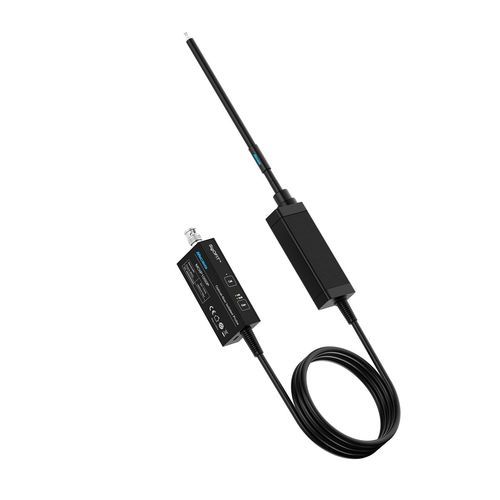

La sonde optiquement isolée MOIP1000P SigOFIT Gen 3 de Micsig est une sonde fibre optique haute performance conçue pour les mesures différentielles ultra-rapides et les mesures en potentiel flottant dans les essais de semiconducteurs de puissance et de convertisseurs. Elle offre une bande passante de 1 GHz, un temps de montée ≤450 ps, un plancher de bruit ultra-faible de 0,3 mVrms, une précision de gain DC de 1 %, une dérive zéro de 0,1 % et une tenue en mode commun de 85 kVpk pour une isolation galvanique étendue en environnements haute tension.

Atouts clés

• Bande passante 1 GHz avec temps de montée maximal de 450 ps pour capturer les transitoires de commutation rapides.
• CMRR élevé : 180 dB en continu et 108 dB à 1 GHz pour atténuer les bruits en mode commun aux hautes fréquences de commutation.
• Tension en mode commun 85 kVpk pour une isolation galvanique complète et des essais sécurité en haute tension.
• Bruit ultra-faible : plancher de bruit 0,3 mVrms, précision de gain DC 1 %, dérive zéro 0,1 %.
• Atténuateurs interchangeables couvrant 0,01 V à 20 kV en différentiel et commutation de gain 0 dB / 20 dB.
• Capacité d'entrée minimale (1 pF minimum) avec câbles coaxiaux courts, optimisée pour les tests GaN, SiC et IGBT sans charge excessive du circuit.
• Compensation optique en temps réel et étalonnage automatique pour une sortie d’onde haute fidélité continue et une mise en service prête à mesurer au démarrage.
• Câble fibre 2 m, alimentation DC 12 V, interface BNC universelle.

Applications

• Conception et essais d'entraînements moteurs
• Essais de convertisseurs de puissance et d'alimentations à découpage
• Tests de conception d'onduleurs et d'UPS
• Évaluation de dispositifs de puissance (GaN/SiC/IGBT)
• Mesure sur shunt de courant
• Dépannage EMI et ESD

Caractéristiques techniques

• Bande passante : 1 GHz
• CMRR : 180 dB (DC), 108 dB (1 GHz)
• Interface : BNC
• Bruit (bande intégrale) : < 0,3 mVrms
• Alimentation : DC 12 V
• Temps de montée : ≤450 ps
• Capacité d'entrée : 1 pF (minimum)
• Tension mode commun : 85 kVpk
• Plage de mesure : 0,01 V à 20 kV différentiel (via atténuateurs interchangeables)
• Commutation de gain : 0 dB / 20 dB
• Longueur câble fibre : 2 m
