Oscilloscope analogique Oscillograph ETO3504

portable4 voiespour PC

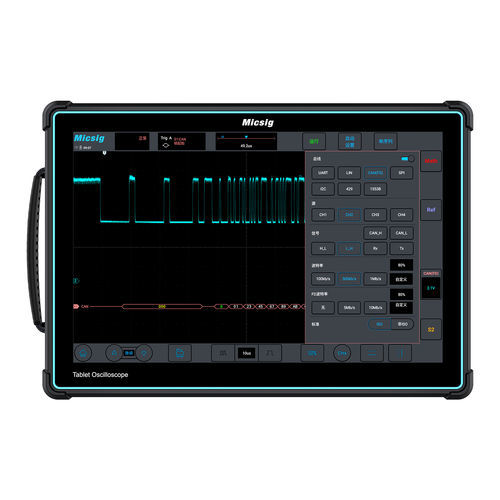

Le Micsig ETO3504 est un oscilloscope tablette conçu pour les mesures en laboratoire et sur site, combinant un écran tactile anti-reflet de 14 pouces avec une large bande passante, une grande profondeur de mémoire et une autonomie embarquée pour l'analyse efficace des signaux.

Présentation

• Conçu pour les diagnostics en laboratoire et sur site avec un facteur de forme tablette et une batterie intégrée pour l'utilisation portable.
• Interface utilisateur : écran tactile anti-reflet 14 pouces avec Micsig Sigtest OS pour une commande intuitive.
• Fonctionnalités portables : batterie Li‑ion intégrée et dispositif de verrouillage d'alimentation ; compatibilité VESA 75 × 75 mm pour un positionnement flexible.

Points clés

• 4 voies analogiques, bande passante 350 MHz, échantillonnage temps réel 3 GSa/s et profondeur mémoire 360 Mpts pour la capture précise de signaux complexes.
• Taux de capture d'ondes très élevé jusqu'à 230 000 wfms/s et stockage segmenté supportant jusqu'à 10 000 événements pour détecter des phénomènes intermittents.
• Outils d'analyse complets et filtres incluant soutien passe-haut / passe-bas.
• Contrôle à distance via applications PC et mobile pour des configurations d'essai flexibles.

Bus série pris en charge

• RS-232 / RS-422 / RS-485 / UART
• CAN, CAN FD, LIN
• SPI, I²C
• ARINC-429, MIL-STD-1553B

Caractéristiques / spécifications techniques

• Fabricant : Micsig
• Modèle : ETO3504
• Voies analogiques : 4
• Bande passante : 350 MHz
• Taux d'échantillonnage temps réel : 3 GSa/s
• Profondeur mémoire : 360 Mpts
• Écran : 14 pouces anti-reflet full touch, 1920 × 1200 pixels
• Batterie : 7,4 V / 13 500 mAh Li‑ion (intégrée)
• Taux de capture d'ondes : jusqu'à 230 000 wfms/s
• Stockage segmenté : jusqu'à 10 000 événements
• Bruit de fond : < 90 μVrms
• Montage VESA : 75 mm × 75 mm
• Fonctions particulières : support filtres passe-haut/passe-bas, verrouillage d'alimentation, télécommande (PC/mobile)
