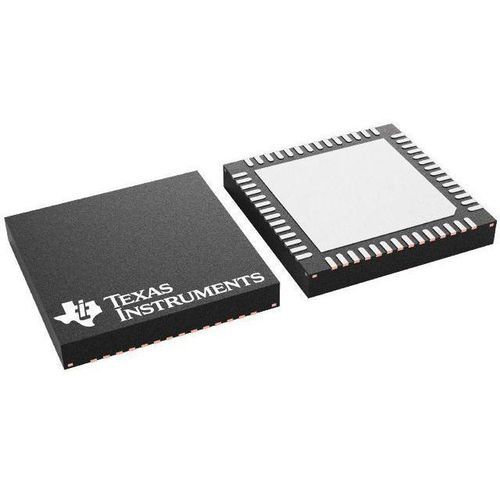

Microcontrôleur 32 bits CC3551E

de communicationpour transmission sans filsystem-on-chip

Aperçu
Le CC3551E est un SoC MCU sans fil single‑chip combinant Wi‑Fi 6 double bande (2,4/5 GHz) et Bluetooth Low Energy 5.4 avec processeur Arm Cortex‑M33 intégré. Il s'adresse aux conceptions IoT embarquées sensibles au coût nécessitant connectivité sécurisée, faible empreinte PCB et support RTOS.

Avantages clés

• Wi‑Fi 6 double bande + Bluetooth LE 5.4 sur une seule puce
• Processeur intégré Arm® Cortex®‑M33 (160 MHz) avec >1 MB SRAM pour réseau et code applicatif
• Famille pin‑to‑pin compatible (CC3550E, CC3551E) et boîtier compact VQFN 56 broches
• Fonctions de sécurité matérielle et certification Wi‑Fi CERTIFIED Chip pour les déploiements sécurisés

Résumé des spécifications techniques

• Modèle : CC3551E
• Processeur : Arm® Cortex®‑M33, 160 MHz, FPU, TrustZone
• Mémoire : ~1.1 MB SRAM intégrée (incl. 128 KB TCM) ; prise en charge XiP via quad/octal SPI
• Sans fil : Wi‑Fi 6 (802.11ax) double bande 2,4/5 GHz (single‑stream 20 MHz), Bluetooth Low Energy 5.4
• Débit UDP max : ≈20 Mbps (single‑stream 20 MHz)
• Température de fonctionnement : −40 °C à +105 °C
• Boîtier : VQFN 56 broches (7 × 7 mm)

Processeur, mémoire et logiciel
Cœur Cortex‑M33 avec FPU, TrustZone et accélération AI ; caches configurables (32/64 KB) et TCM bas‑latence jusqu'à 32 KB. Support FreeRTOS et SDK complet incluant piles TCP/IP et TLS open‑source.

Performances sans fil & protocoles

• Wi‑Fi : compatible IEEE 802.11 a/b/g/n/ax, OFDMA, Target Wake Time (TWT), Trigger Frames, BSS Color, modes AP/STA/softAP/Wi‑Fi Direct et multi‑rôle
• RF : PA intégré (ex. 20.5 dBm @ 1 DSSS, 17.8 dBm @ 54 OFDM) ; exemples de sensibilité Rx : −98.7 dBm (1 DSSS), −76.6 dBm (54 OFDM)
• Bluetooth LE : pile certifiée Bluetooth Low Energy 5.4, prise en charge des PHY longue portée et 2M

Périphériques et interfaces

• Jusqu'à 38 GPIO avec multiplexage flexible
• 3 × UART, 2 × SPI, 2 × I2C, I2S, PDM, SD/MMC, SDIO 2.0, CAN 2.0
• 8 timers/PWM ; ADC 8 canaux 12 bits ; DMA, RTC, WDT, OTP

Fonctions de sécurité

• Module de sécurité matériel (HSM) avec ECC, RSA, AES, SHA2/3, MD5, CRC, TRNG
• Accélération cryptographique, stockage sécurisé de clés, attestation d'appareil, démarrage sécurisé
• Contrôles de débogage sécurisés, conformité PSA prête, OTA sécurisé avec protection anti‑rollback

Alimentation, horloge et coexistence

• Horloge : XTAL 52 MHz et options d'horloge lente (oscillateur interne, XTAL 32.768 kHz ou horloge externe)
• Domaines d'alimentation : VPA 3.3 V, VMAIN 1.8 V, VIO 1.8/3.3 V
• Support PTA 3‑fils pour coexistence avec radios externes 2.4 GHz et sélection d'antenne

Boîtier & mécanique

• VQFN 56 broches (RSH), 7 × 7 mm (49 mm²)

Logiciel, documentation & évaluation
SDK SimpleLink complet avec support FreeRTOS, exemples, pilotes et outils. Fiche technique, manuel de référence, errata et ressources de conception disponibles sur la page produit.

Applications

• Terminaux IoT à coût maîtrisé, capteurs connectés et appareils domestiques connectés
• Équipements embarqués industriels/consommateurs basés RTOS nécessitant une connectivité sans fil sécurisée
