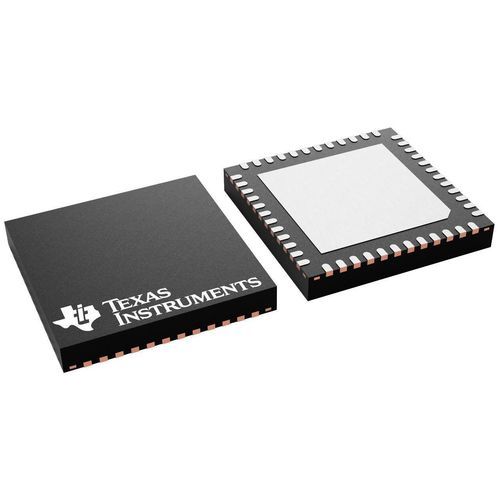

Microcontrôleur 32 bits CC2652R
de communicationpour transmission sans filprogrammable

Microcontrôleur 32 bits - CC2652R - Texas Instruments - de communication / pour transmission sans fil / programmable
Microcontrôleur 32 bits - CC2652R - Texas Instruments - de communication / pour transmission sans fil / programmable
Microcontrôleur 32 bits - CC2652R - Texas Instruments - de communication / pour transmission sans fil / programmable - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
32 bits
Applications
de communication, pour transmission sans fil
Autres caractéristiques
programmable, avec émetteur radio, de signaux mixtes, ARM, pour ADC, basse puissance, tactile capacitif, analogique

Description

Overview
  • Le SimpleLink™ CC2652R est un microcontrôleur sans fil multiprotocole 2,4 GHz (Wireless MCU) optimisé pour la communication radio à très faible consommation et le sensoring avancé. Il prend en charge Bluetooth® Low Energy 5.2, IEEE 802.15.4, Thread, Zigbee 3.0, 6LoWPAN, TI 15.4 et des systèmes propriétaires 2,4 GHz, avec fonctionnement multiprotocole concurrent via le Dynamic Multiprotocol Manager (DMM).


Highlighted features
  • Support flexible des stacks protocolaires via le SimpleLink™ LOWPOWER F2 SDK.
  • Courant de veille très faible : 0,94 µA avec rétention complète de la RAM (RTC activé) ; exemple industriel : 11 µA à 105 °C.
  • Contrôleur de capteurs autonome ultra-basse consommation pour un sensoring avancé et un réveil rapide (ex. : échantillonnage ADC 1 Hz à ≈1 µA).
  • Contrôleur radio basse consommation dédié (Arm® Cortex®-M0) pour plusieurs couches physiques ; sensibilité récepteur jusqu’à -105 dBm (BLE Coded PHY).
  • Accélérateurs cryptographiques matériels (AES-128/256, ECC, RSA, SHA2) et TRNG pour boot sécurisé, attestation et mise à jour sécurisée du firmware.


Features — Microcontroller and memory
  • Noyau CPU : Arm® Cortex®-M4F à 48 MHz ; CoreMark indicatif : 148.
  • Flash : 352 kB programmable en système ; ROM : 256 kB pour protocoles et bibliothèques.
  • SRAM : 88 kB (80 kB ultra-low leakage avec protection parité + 8 kB cache SRAM configurable en RAM générale).
  • Debug et mise à jour : support cJTAG 2 broches et JTAG ; support OTA pour mises à jour.


Features — Sensor controller and peripherals
  • Sensor Controller ultra-basse consommation avec 4 kB SRAM pour acquisition, stockage et prétraitement autonome des données capteurs avec réveil rapide.
  • Périphériques : signaux numériques routables vers n’importe quel GPIO ; timers 4×32-bit ou 8×16-bit ; ADC 12-bit (200 kSamples/s, 8 canaux) ; 2 comparateurs ; source de courant programmable ; 2× UART ; 2× SSI (SPI) ; I2C ; I2S ; RTC.
  • Sécurité : accélérateurs AES/ECC/RSA, SHA2 (jusqu’à SHA-512) et TRNG.
  • Support détection capacitive (jusqu’à 8 canaux) et surveillance intégrée de température et batterie.


Features — External system
  • Convertisseur DC/DC buck intégré pour améliorer l’efficacité énergétique du système.


Features — Low power
  • RX actif : 6,9 mA.
  • TX actif 0 dBm : 7,0 mA ; TX 5 dBm : 9,2 mA.
  • MCU actif 48 MHz (CoreMark) : 3,4 mA (~71 µA/MHz).
  • Sensor controller mode basse consommation (2 MHz) : 30,1 µA ; sensor controller actif (24 MHz) : 808 µA.
  • Veille (RTC on, 80 kB RAM + rétention CPU) : 0,94 µA ; arrêt (réveil sur événements externes) : 150 nA.


Radio section and compliance
  • Transceiver 2,4 GHz compatible Bluetooth® LE 5.2 et IEEE 802.15.4 PHY/MAC.
  • Mécanismes de coexistence PTA : 3-wire, 2-wire, 1-wire.
  • Sensibilité : -100 dBm pour IEEE 802.15.4 ; -105 dBm pour BLE Coded PHY (125 kbps). Puissance de sortie jusqu’à +5 dBm (compensée en température).
  • Conforme aux réglementations RF mondiales (EN 300 328, EN 300 440 Cat 2, FCC CFR47 Part 15, ARIB STD-T66).


Wireless protocols
  • Bluetooth® Low Energy (Bluetooth 5.2)
  • Thread
  • Zigbee 3.0
  • IEEE 802.15.4
  • IPv6 / 6LoWPAN
  • TI 15.4 stack (2.4 GHz)
  • Systèmes propriétaires 2.4 GHz
  • Multiprotocole concurrent via DMM


Development tools and software
  • CC26x2R LaunchPad™ Development Kit et options LaunchPad pour prototypage.
  • SimpleLink™ LOWPOWER F2 SDK pour stacks, bibliothèques et exemples.
  • SmartRF™ Studio et Sensor Controller Studio pour configuration radio et développement d’applications ultra-basse consommation ; Code Composer Studio™ et SysConfig pour développement et configuration.


Technical specifications
  • Modèle : CC2652R ; Type : Wireless MCU.
  • CPU : Arm® Cortex®-M4F @ 48 MHz.
  • Flash : 352 kB ; ROM : 256 kB ; RAM : 88 kB (80 kB ultra-low leakage + 8 kB cache configurables).
  • Périphériques : 2× SPI (SSI), 2× UART, I2C, I2S, timers, ADC 12-bit (200 kS/s, 8 ch), 2 comparateurs, 8-bit DAC, RTC, sensor controller.
  • GPIOs : 31 (en boîtier RGZ VQFN48).
  • Sécurité : accélérateurs HW AES/ECC/RSA, SHA2, TRNG, secure boot, secure debug, secure firmware update.
  • Sensibilité (meilleure) : -105 dBm ; Puissance sortie : jusqu’à +5 dBm.
  • Température de fonctionnement : -40 à +105 °C.
  • Boîtier : VQFN (RGZ) 48 broches — 7 × 7 mm.
