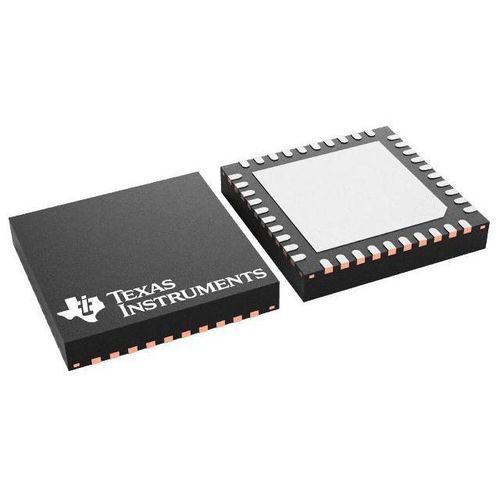

Microcontrôleur 8 bits CC2541

pour transmission sans filde communicationavec émetteur radio

Présentation
Le CC2541 est un SoC (System‑on‑Chip) MCU sans fil optimisé pour les applications Bluetooth Low Energy (BLE) et propriétaires en bande 2,4 GHz. Il intègre un transceiver RF, un cœur MCU 8051 amélioré, une mémoire flash programmable en‑système (128 Ko ou 256 Ko), 8 Ko de RAM et de nombreux périphériques pour concevoir des nœuds radio compacts à faible nomenclature et consommation très réduite.

Fonctions clés

• SoC RF 2,4 GHz compatible Bluetooth Low Energy et modes propriétaires
• Débits pris en charge : 250 kbps, 500 kbps, 1 Mbps et 2 Mbps
• Puissance TX programmable jusqu'à 0 dBm et sensibilité RX jusqu'à −94 dBm (1 Mbps)
• Compatibilité de brochage avec CC2540 en boîtier QFN‑40 6 × 6 mm si USB / I2C extra non utilisés
• Versions avec Flash : CC2541F128 (128 Ko) et CC2541F256 (256 Ko)

RF et conformité

• Conçu pour répondre aux réglementations mondiales (ETSI EN 300 328 / EN 300 440 Classe 2 ; FCC CFR47 Part 15 ; ARIB STD‑T66)
• Bon link budget permettant des applications longue portée sans front‑end RF externe dans de nombreux cas
• Puissance programmable et bonnes performances de sélectivité / blocage

Implantation & boîtier

• Peu de composants externes requis ; designs de référence fournis
• Boîtier 6 × 6 mm QFN‑40 (VQFN RHA)
• Compatibilité de brochage avec CC2540 sous conditions (USB / I2C extra non utilisés)

Fonctionnement basse consommation

• RX actif : à partir de 17,9 mA ; TX actif (0 dBm) : ~18,2 mA
• Power Mode 1 (wake‑up 4 µs) : 270 µA
• Power Mode 2 (sleep timer activé) : 1 µA
• Power Mode 3 (interruptions externes) : 0,5 µA
• Plage d'alimentation : 2,0 V – 3,6 V

Microcontrôleur & mémoire

• Cœur Enhanced 8051 avec code prefetch pour un meilleur débit d'exécution
• Flash programmable en‑système : 128 Ko ou 256 Ko
• RAM : 8 Ko avec rétention dans tous les modes
• Support débogage matériel et automatisation baseband (auto‑ACK, décodage d'adresse)

Périphériques

• ADC 12 bits, 8 canaux (résolution configurable)
• 2 × SPI, 2 × UART, 4 timers, interface I2C
• DMA 5 canaux, génération IR, timer sommeil 32 kHz avec capture
• RSSI numérique précis, surveillance batterie, capteur de température
• 23 GPIO (21 × 4 mA, 2 × 20 mA), 2 I/O avec capacité de pilotage LED
• Coprocesseur de sécurité AES, watchdog, comparateur haute performance

Sécurité

• Accélération cryptographique et prise en charge AES‑128
• Device attestation & anti‑contrefaçon
• Secure debug et protection IP logicielle

Outils de développement & logiciels

• Kits d'évaluation : CC2541EMK, CC2541DK‑MINI
• Outils SmartRF, BTool, support IAR Embedded Workbench et CC‑Debugger
• Exemples applicatifs et pile BLE v4.0 single‑mode (GAP/GATT/SMP/L2CAP)
• Options de configuration : application monolithique sur puce ou interface processeur réseau

Paramètres produit (résumé)

• Cœur CPU : Enhanced 8051
• Technologie : 2,4 GHz Bluetooth Low Energy
• Flash : 128 Ko (CC2541F128) ou 256 Ko (CC2541F256)
• RAM : 8 Ko
• GPIO : 23
• Sensibilité (meilleure) : −94 dBm (1 Mbps)
• Temp. fonctionnement : −40 °C à 85 °C
• Boîtier : QFN‑40 6 × 6 mm
• Tension d'alimentation : 2,0 V – 3,6 V

Spécifications techniques

• Type : Wireless MCU (SoC)
• Périphériques : ADC 12 bits (8 ch), 2 SPI, 2 UART, 4 timers, I2C, DMA 5 canaux
• Puissance TX max : programmable jusqu'à 0 dBm
• Modes basse consommation avec courants de veille jusqu'à 0,5 µA
• Cibles réglementaires : indications de conformité ETSI / FCC / ARIB
