Microcontrôleur 32 bits CC2642R
de communicationpour transmission sans filARM

Microcontrôleur 32 bits - CC2642R - Texas Instruments - de communication / pour transmission sans fil / ARM
Microcontrôleur 32 bits - CC2642R - Texas Instruments - de communication / pour transmission sans fil / ARM
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
32 bits
Applications
de communication, pour transmission sans fil
Autres caractéristiques
ARM, programmable, tactile capacitif, basse puissance, avec émetteur radio, pour ADC

Description

Présentation
  • SimpleLink™ CC2642R : microcontrôleur sans fil 2,4 GHz optimisé pour Bluetooth® Low Energy 5.2, destiné aux applications embarquées et industrielles à très faible consommation et à détection avancée.


Points clés
  • Prise en charge des fonctionnalités Bluetooth® 5.2 : LE Coded PHY (Long Range), LE 2M PHY, Advertising Extensions, Multiple Advertisement Sets, CSA#2, Direction Finding et compatibilité descendante.
  • Stack Bluetooth® 5.2 entièrement qualifié fourni dans le SimpleLink™ LOWPOWER F2 SDK ; support des mises à jour OTA.
  • Consommation optimisée : veille 0,94 µA avec conservation complète de la RAM ; arrêt 150 nA.
  • Plage de température industrielle : −40 °C à 105 °C.
  • Contrôleur de capteurs autonome pour acquisition et prétraitement en ultra‑basse consommation.


Microcontrôleur et mémoire
  • Cœur : Arm® Cortex®‑M4F @ 48 MHz (CoreMark ≈148).
  • Flash : 352 kB programmable in‑system ; ROM : 256 kB pour piles et bibliothèques.
  • SRAM : 8 kB cache (ou RAM générale) + 80 kB ultra‑faible fuite (parité) ; RAM rapportée ≈88 kB.
  • Debug : cJTAG 2 broches et JTAG ; support OTA.


Périphériques et sécurité
  • Périphériques : ADC 12 bits (8 canaux, 200 kS/s), DAC 8 bits, 2× UART, 2× SSI (SPI), I2C, I2S, RTC, détection capacitive jusqu’à 8 canaux, source de courant programmable, surveillance température & batterie.
  • Timers : 4× 32 bits ou 8× 16 bits.
  • Sécurité : accélérateurs AES‑128/256, ECC/RSA, SHA‑2 (jusqu’à SHA‑512), TRNG, device attestation, debug sécurisé et protection IP logicielle.


Contrôleur de capteurs
  • Contrôleur ultra‑basse consommation avec 4 kB SRAM pour échantillonnage autonome, stockage et traitement local des données capteurs afin de minimiser les réveils du CPU principal (ex. : échantillonnage ADC 1 Hz à ~1 µA).
  • Réveil rapide pour passer en mode haute performance si nécessaire.


Radio et conformité
  • Transceiver RF 2,4 GHz compatible Bluetooth® 5.2 et spécifications LE antérieures.
  • Sensibilité : −105 dBm (LE Coded PHY 125 kbps) ; −97 dBm (1 Mbps PHY) en exemple.
  • Puissance TX jusqu’à +5 dBm (compensation température) ; mécanismes de coexistance 3‑/2‑/1‑wire PTA.
  • Conçu pour faciliter la conformité aux normes régionales (EN 300 328, FCC Part 15, ARIB STD‑T66, etc.).


Consommation d'énergie (modes sélectionnés)
  • RX actif : 6,9 mA.
  • TX 0 dBm : 7,0 mA ; TX +5 dBm : 9,2 mA.
  • MCU actif 48 MHz (CoreMark) : 3,4 mA (~71 µA/MHz).
  • Contrôleur capteurs basse consommation (boucle 2 MHz) : 30,1 µA ; actif (24 MHz) : 808 µA.
  • Veille (RTC + maintien RAM 80 kB) : 0,94 µA ; arrêt (réveil par événement externe) : 150 nA.


Informations sur le boîtier

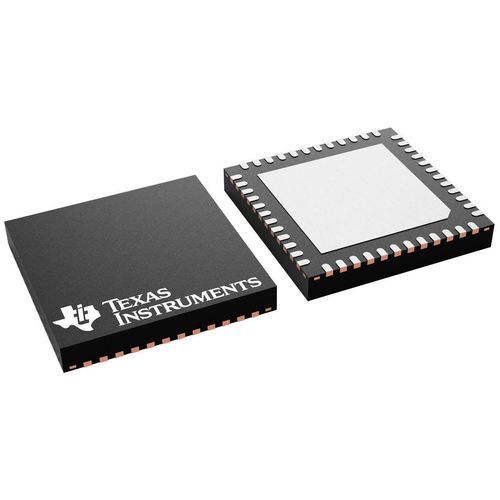

  • Boîtier RGZ VQFN48 7 mm × 7 mm (31 GPIO accessibles).


Outils de développement & logiciel
  • Kit CC26x2R LaunchPad™, SimpleLink™ LOWPOWER F2 SDK (stack Bluetooth® 5.2 qualifié), SmartRF™ Studio, Sensor Controller Studio et outils SimpleLink pour prototypage et réglage RF.


Applications
  • Systèmes de sécurité de bâtiments, HVAC, suivi d'actifs, capteurs médicaux, électronique portable, périphériques connectés et autres conceptions embarquées exigeant faible consommation et connectivité BLE robuste.


Caractéristiques techniques
  • Modèle : CC2642R
  • CPU : Arm® Cortex®‑M4F @ 48 MHz
  • Flash : 352 kB ; ROM : 256 kB
  • RAM : ≈88 kB (incl. 80 kB ultra‑faible fuite)
  • GPIOs : 31
  • ADC : 12‑bit, 8 ch, 200 kS/s ; DAC : 8‑bit
  • Sans fil : Bluetooth® Low Energy (2.4 GHz, Bluetooth® 5.2)
  • Sensibilité (meilleure) : ≈−97 dBm (1 Mbps) ; −105 dBm (LE Coded PHY 125 kbps)
  • Température : −40 °C à 105 °C
  • Boîtier : VQFN (RGZ) 48‑broches, 7 × 7 mm
  • Systèmes supportés : FreeRTOS, TI‑RTOS
