Microcontrôleur 32 bits CC3235SF

de communicationà usage généralpour transmission sans fil

Aperçu
Le CC3235SF est un MCU sans fil SimpleLink™ Wi‑Fi® double bande SoC intégrant un cœur applicatif Arm® Cortex®‑M4 et un processeur réseau avec radio 2,4 GHz / 5 GHz, baseband et MAC. La variante CC3235SF intègre 1 Mo de flash exécutable dédié à l'utilisateur en complément de 256 Ko de RAM et offre des fonctions de sécurité matérielle et réseau avancées pour les applications IoT et industrielles.

Fonctionnalités clés

• Wi‑Fi double bande : 2,4 GHz et 5 GHz (802.11 a/b/g/n)
• Processeur réseau intégré pour décharger la pile Wi‑Fi et IP de l'application MCU
• MCU applicatif : Arm® Cortex®‑M4 (80 MHz)
• Prise en charge de FreeRTOS et TI‑RTOS ; compatible avec les SDK SimpleLink™ et les kits LaunchPad
• Wi‑Fi CERTIFIED™ chip ; FIPS 140‑2 Niveau 1 (selon module/partie)

Sécurité et fonctionnalités réseau

• Cadre de sécurité multi‑couche : device attestation & anti‑contrefaçon, Secure Boot, mises à jour de firmware sécurisées, stockage sécurisé, protection IP logicielle
• Prise en charge WPA™, WPA2™, WPA3™ Personnel et Entreprise, WEP
• Jusqu'à 16 sockets sécurisés simultanés (TLS/SSL), prise en charge CSR et OCSP
• Accélérateurs cryptographiques matériels (AES, DES, SHA/MD5, CRC)

Capacités sans fil et protocoles

• 802.11 a/b/g/n sur 2,4 GHz et 5 GHz ; modes AP/STA/Wi‑Fi Direct (2,4 GHz)
• Protocoles Internet/application : serveur HTTPS, mDNS, DNS‑SD, DHCP ; pile TCP/IP IPv4 et IPv6
• 16 sockets BSD avec TLS v1.2 et SSL 3.0 ; coexistence BLE/2,4 GHz

Sous‑système MCU applicatif et périphériques

• Cœur Arm® Cortex®‑M4 à 80 MHz ; 256 Ko de RAM utilisateur dédié
• 1 Mo de Flash exécutable optionnel/intégré (CC3235SF)
• Périphériques : UART, I2S, I2C, SPI, SD, ADC, interface parallèle 8 bits, timers, PWM
• Jusqu'à 27 E/S avec multiplexage flexible

Gestion de l'alimentation et modes basse consommation

• Convertisseurs DC/DC intégrés ; VBAT mode large tension 2,1 V à 3,6 V ; VIO lié à VBAT
• Modes basse consommation avancés : Shutdown ~1 µA ; Hibernate ~4.5 µA ; LPDS ~120 µA ; Idle connecté (MCU en LPDS) ~710 µA
• Courants typiques en activité : RX ~59 mA ; TX ~223 mA

Performance et radio

• Exemples de débit applicatif : UDP jusqu'à 16 Mbps ; TCP ~13 Mbps ; pic jusqu'à 72 Mbps
• Puissance TX Wi‑Fi : ~18.0 dBm (2.4 GHz, 1 DSSS) ; ~18.1 dBm (5 GHz, 6 OFDM)
• Sensibilité RX : ~‑96 dBm (2.4 GHz) ; ~‑92 dBm (5 GHz)

Boîtier, classification et environnement

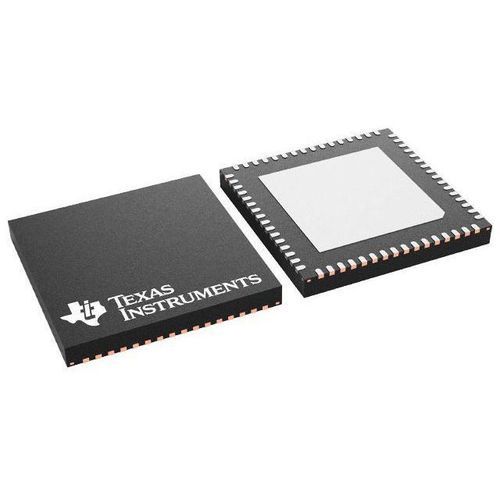

• Boîtier RGK : VQFN 64 broches, 9 mm × 9 mm, pas 0,5 mm
• Température de fonctionnement : −40 °C à +85 °C (industriel)
• Statut produit : ACTIVE

Applications typiques et écosystème

• Élément de la plateforme SimpleLink™ MCU avec SDK unifié, outils et designs de référence
• Pris en charge par le SDK SimpleLink CC32xx, TI‑RTOS / FreeRTOS, UniFlash et les kits LaunchPad/modules

Caractéristiques / spécifications techniques

• Processeur : Arm® Cortex®‑M4 (80 MHz)
• Type : Wireless MCU (SoC double‑processeur)
• Mémoire : 1 Mo Flash exécutable (CC3235SF), 256 Ko RAM
• Protocoles : Wi‑Fi 2,4 GHz & 5 GHz (802.11 a/b/g/n), IPv4 & IPv6
• Débit : UDP jusqu'à 16 Mbps ; TCP ~13 Mbps ; Pic jusqu'à 72 Mbps
• Sécurité : FIPS 140‑2 Niveau 1 (selon partie), Secure Boot, accélérateurs crypto matériels
• Température de fonctionnement : −40 °C à +85 °C
• Boîtier : VQFN (RGK) 64 broches, 9 × 9 mm, pas 0,5 mm
