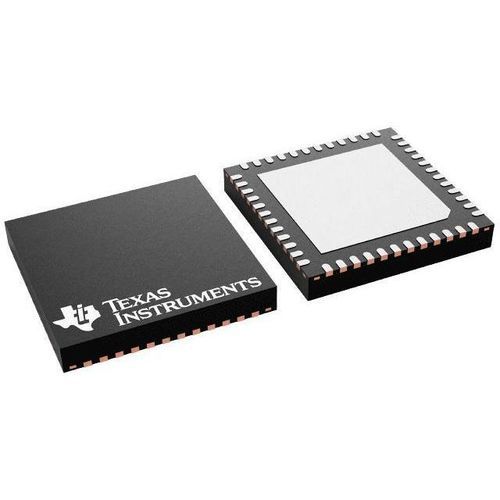

Microcontrôleur 32 bits CC2640R2F

pour transmission sans filde communicationbasse puissance

Présentation
Le CC2640R2F est un microcontrôleur sans fil 2,4 GHz (MCU) optimisé pour les applications Bluetooth® Low Energy 5.1 et les protocoles propriétaires 2,4 GHz à faible consommation. Il est conçu pour la détection avancée et les communications sans fil basse consommation dans des applications industrielles et tertiaires : sécurité du bâtiment, HVAC, traçabilité d'actifs, dispositifs médicaux et capteurs industriels nécessitant une longue autonomie et une performance RF fiable.

Points clés

• Prise en charge Bluetooth® 5.1 : LE Coded PHY (Long Range), LE 2 Mbit PHY, Advertising Extensions, jeux d'annonces multiples ; rétrocompatible
• SDK SimpleLink™ CC2640R2F avec pile Bluetooth® 5.1 qualifiée
• Courant de veille ultra‑faible : 1,1 µA avec rétention complète de la RAM
• Contrôleur de capteur autonome ultra‑faible consommation pour l'acquisition d'événements
• Contrôleur radio dédié (Arm® Cortex®‑M0) pour gestion RF basse consommation et multi‑PHY
• Excellente sensibilité et robustesse RF (jusqu'à −103 dBm pour LE Coded PHY 125 kbps)

Microcontrôleur

• Cœur CPU : Arm® Cortex®‑M3, jusqu'à 48 MHz
• Flash : 128 kB programmable en système (famille de dispositifs incluse)
• RAM : 28 kB (dont 20 kB SRAM ultra‑faible fuite)
• Debug : cJTAG 2 broches et JTAG ; prise en charge OTA pour mises à jour
• EEMBC CoreMark : 142

Périphériques

• 1 × UART ; 2 × SPI (SSI) ; I2C et I2S
• ADC 12 bits, 200 ksps, multiplexeur analogique 8 canaux
• Comparateurs analogiques basse consommation ; source de courant programmable
• RTC ; accélérateur AES‑128 et TRNG
• Support jusqu'à huit boutons capacitif ; capteur de température intégré

GPIO et boîtiers

• Options GPIO selon boîtier : 10, 14, 15 ou 31
• Tous les signaux numériques peuvent être routés vers n'importe quel GPIO pour une conception flexible

Boîtier | Broches | Dimensions
DSBGA (YFV) — 34 broches — 2,59 × 2,59 mm (≈ 6,7081 mm²)
VQFN (RGZ) — 48 broches — 7 × 7 mm (≈ 49 mm²)
VQFN (RHB) — 32 broches — 5 × 5 mm (≈ 25 mm²)
VQFN (RSM) — 32 broches — 4 × 4 mm (≈ 16 mm²)

Sécurité

• Accélération cryptographique et module AES‑128
• TRNG (générateur vrai nombre aléatoire)
• Attestation de dispositif / anti‑contrefaçon et protection debug/IP

Alimentation et modes basse consommation

• Tension d'alimentation : 1,8–3,8 V (mode normal) ; 1,7–1,95 V (mode régulateur externe)
• RX actif : ~5,9 mA ; TX @0 dBm : ~6,1 mA ; TX @+5 dBm : ~9,1 mA
• Consommation MCU actif : ~61 µA/MHz ; contrôleur capteur : 0,4 mA + 8,2 µA/MHz
• Veille (RTC et rétention RAM/CPU) : 1,1 µA ; arrêt : 100 nA (réveil par événement externe)

Section RF

• Transceiver 2,4 GHz compatible Bluetooth® Low Energy 5.1 et antérieurs
• Sensibilité RX : typ. −97 dBm (BLE), jusqu'à −103 dBm pour LE Coded PHY 125 kbps
• Budget de liaison jusqu'à 102 dB ; puissance TX programmable jusqu'à +5 dBm ; interface RF single‑ended ou différentielle
• Conçu pour conformité aux régulations RF mondiales (ETSI, FCC, ARIB)

Outils de développement et écosystème

• Kits de développement complets et designs de référence disponibles
• Logiciels : SimpleLink™ CC2640R2F SDK avec pile BLE sans redevance
• Outils : SmartRF™ Studio, Sensor Controller Studio, IAR, Code Composer Studio (IDE & Cloud)

Spécifications techniques

• Modèle : CC2640R2F
• CPU : Arm® Cortex®‑M3 jusqu'à 48 MHz
• Flash : 128 kB ; RAM : 28 kB (20 kB ultra‑faible fuite)
• ADC : 12 bits, 200 ksps, 8 canaux
• Périphériques : UART, SPI (2), I2C, I2S, 4 timers, RTC, Sensor Controller
• GPIO : 10 / 14 / 15 / 31
• RF : 2,4 GHz BLE 5.1, TX jusqu'à +5 dBm, sensibilité jusqu'à −103 dBm
• Alimentation : 1,8–3,8 V ; veille 1,1 µA ; arrêt 100 nA
• Température : −40 à +85 °C
• Sécurité : AES‑128, TRNG, attestation de dispositif
