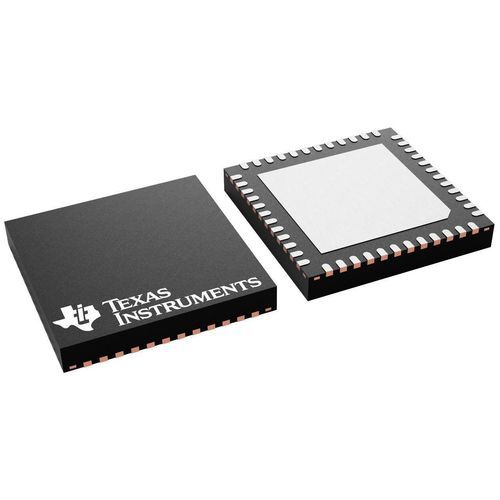

Microcontrôleur 32 bits CC1310

pour transmission sans filde communicationà usage général

Présentation
Le CC1310 est un MCU sans fil Sub-1 GHz à très faible consommation de Texas Instruments. Il intègre un cœur principal Arm® Cortex®-M3 à 48 MHz, un contrôleur radio basse consommation dédié (Cortex-M0) et un Sensor Controller autonome pour prolonger l'autonomie des systèmes alimentés sur pile ou par récupération d'énergie, tout en offrant une portée radio étendue.

Caractéristiques clés

• Processeur Arm® Cortex®-M3 (48 MHz)
• Transcepteur RF Sub-1 GHz intégré avec puissance TX programmable jusqu'à +15 dBm
• Sensor Controller autonome 16 bits pour la gestion ultra-basse consommation des capteurs
• Modes basse consommation multiples et convertisseur DC/DC intégré
• Options Flash : 32 / 64 / 128 kB; RAM : 28 kB + SRAM à faible fuite
• Prise en charge des mises à jour Over-the-Air (OTA)

Périphériques et ressources intégrées

• 1× UART; 2× SSI (SPI/MICROWIRE/TI); I2C; I2S
• ADC 12 bits, 200 ksamples/s, multiplexeur analogique 8 canaux
• 2 comparateurs (continuous-time et clocked), source de courant programmable
• Horloge temps réel (RTC)
• Module de sécurité AES-128 matériel et générateur de nombres aléatoires TRNG
• Support jusqu'à huit boutons capacitatifs; capteur de température intégré; nombre de GPIO : 10 / 15 / 30 selon boîtier

RF, protocoles et conformité

• Protocols : 6LoWPAN, IEEE 802.15.4, MIOTY, Proprietary, Wireless M‑Bus
• Modulations : (G)MSK, 2(G)FSK, 4(G)FSK, ASK, OOK
• Bandes de fréquence exemples : 287–351, 359–439, 431–527, 718–878, 861–1054 MHz
• Sensibilité : jusqu'à −124 dBm (mode longue portée)
• Conçu pour répondre aux normes RF régionales (ETSI, FCC, ARIB)

Options d'emballage

• 7 mm × 7 mm RGZ VQFN48 — ~30 GPIO
• 5 mm × 5 mm RHB VQFN32 — ~15 GPIO
• 4 mm × 4 mm RSM VQFN32 — ~10 GPIO

Caractéristiques basse consommation

• Tension d'alimentation : 1.8 à 3.8 V
• Courant RX (minimum) : 5.4 mA
• Courant TX à +10 dBm : 13.4 mA ; programmable jusqu'à +15 dBm
• Mode actif MCU (48 MHz, CoreMark) : ≈2.5 mA (~51 µA/MHz)
• Sensor Controller actif (24 MHz) : 0.4 mA + 8.2 µA/MHz ; échantillonnage périodique ≈0.95 µA
• Standby (RTC actif + rétention RAM) : 0.7 µA ; Shutdown (réveil par événement externe) : 185 nA

Performances RF

• Bonne sélectivité et blocage (ex. : sélectivité ±100 kHz = 56 dB ; blocage ±10 MHz = 90 dB)
• Interface RF single‑ended ou différentielle programmable

Outils et environnement de développement

• Cartes d'évaluation LaunchPad et kits de développement
• Références de conception pour front‑end RF
• Outils logiciels : Sensor Controller Studio, SmartRF Studio, SmartRF Flash Programmer, IAR Embedded Workbench, Code Composer Studio (CCS), CCS UniFlash
• Plateforme logicielle : SimpleLink SDK ; TI‑RTOS et drivers fournis

Applications

• Objets IoT basse consommation et longue portée : comptage, suivi d'actifs, capteurs distants, automatisation du bâtiment et capteurs industriels

Caractéristiques techniques

• Type : Wireless MCU (Sub-1 GHz)
• CPU : Arm® Cortex®-M3 @ 48 MHz
• Flash : 32 / 64 / 128 kB ; RAM : 28 kB + SRAM cache/faible fuite
• GPIO : 10 / 15 / 30 selon boîtier
• Puissance TX max : +15 dBm ; Sensibilité (meilleure) : −124 dBm
• Débit max : 0.5 Mbps ; Température de fonctionnement : −40 °C à +85 °C
