Crible mobile 684

pour produits en vracinclinécompact

Présentation

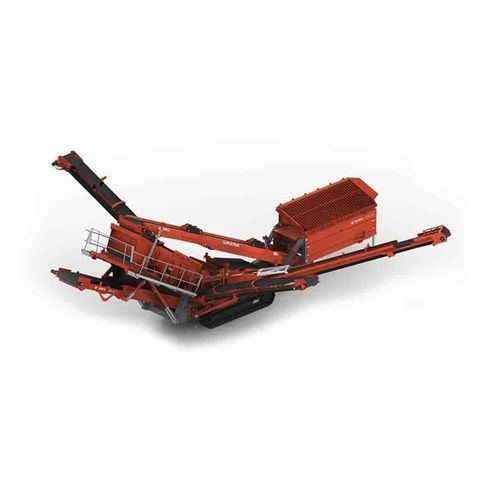

Le Finlay® 684 3-étages est un crible incliné mobile compact conçu pour les carrières, mines, opérations sable et gravier ainsi que le recyclage. Il dispose de trois étages pleine‑taille inclinés (4,3 m x 1,7 m chacun) offrant une large surface de criblage, un serrage rapide par coin, des trappes d'accès et une tension hydraulique à l'étage inférieur pour réduire le temps de changement de grille. Les quatre convoyeurs de décharge sont réglables et se replient hydrauliquement pour le transport. Le quatrième convoyeur « oversize plus » propose inclinaison variable et pivot latéral pour un déchargement et une recirculation précis. Option hybride électrique et télématique T‑Link disponibles/de série selon configuration.

Caractéristiques principales

• Trois plateaux inclinés 4,3 m x 1,7 m chacun (surface totale ≈ 21,9 m²).
• Serrage rapide par coin et tension hydraulique de l'étage inférieur pour réduire les temps de réglage et de remplacement des mailles.
• Quatre convoyeurs de décharge réglables ; tous rabattables hydrauliquement pour le transport.
• Convoyeur oversize plus avec inclinaison et pivot latéral variables pour recirculation ou empilage précis.
• Train de roulement sur chenilles pour mobilité chantier ; option hybride électrique et T‑Link en équipement.

Équipements complémentaires & points de conception

• Trémie / alimentateur : capacité ≈ 8 m³ ; hauteur d'alimentation ≈ 3,51 m ; largeur d'alimentation ≈ 4,77 m ; largeur du bandeau d'alimentation ≈ 1,05 m (42”).
• Convoyeur principal : bande 1,0 m (40”) avec jupe acier sur toute la longueur, réglage par glissière hydraulique et plaques anti‑roulis.
• Convoyeur latéral / midgrade : bande 650 mm (26”), pliage hydraulique ; tapis fines : 1,2 m (48”) avec angle de travail variable.
• Convoyeur oversize plus : bande 500 mm (20”) avec inclinaison/pivot variables et hauteur de déchargement ajustable pour recirculation ou empilage.
• Châssis : chenilles avec chaussures 400 mm (16”), vitesse de déplacement réduite et bonne capacité de franchissement pour mobilité sur site.

Caractéristiques techniques

• Modèle : 684 3‑Deck (Terex Finlay).
• Plateaux de criblage : 3 x 4,3 m x 1,7 m (surface totale ≈ 21,9 m²).
• Angle de crible : réglable ≈ 18°–37°.
• Capacité trémie : ≈ 8 m³.
• Largeurs de bande : principal 1,0 m ; latéral 650 mm ; fines 1,2 m ; oversize‑plus 500 mm.
• Poids opérationnel indicatif : ≈ 33 500 kg (73 800 lbs) ; dimensions de transport et de travail selon fiche technique.
• Options moteur et solution hybride électrique disponibles ; télématique T‑Link installée de série (abonnement données selon région).
