Crible vibrant 696

de charboninclinécompact

Présentation

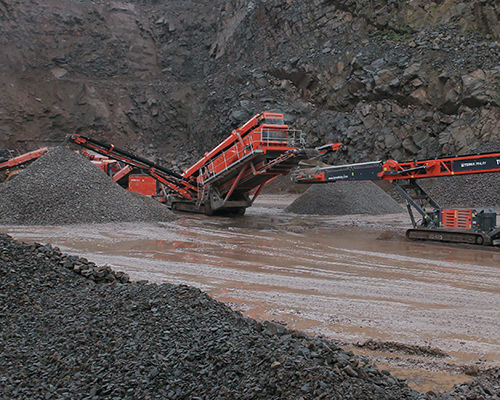

Le crible incliné 696 2-Deck est conçu pour les applications de carrières, mines et granulats. Il dispose de deux étages pleine taille de 6,1 m x 1,7 m offrant une importante surface de criblage. La trémie de 8 m³ avec alimentateur à courroie à vitesse variable assure un approvisionnement régulier et peut recevoir une grille de basculement télécommandée ou une grille vibrante double étage. Les passerelles du caisson de crible et les tapis produits repliables hydrauliquement permettent une mise en service rapide (généralement < 30 minutes) et des dimensions de transport compactes pour faciliter les déplacements entre sites.

Caractéristiques principales

• Deux étages pleine taille (6,1 m x 1,7 m) pour une grande surface de criblage.
• Angle du caisson de crible réglable hydrauliquement : 18°–32°.
• Passerelles et convoyeurs intégrés repliables hydrauliquement pour un déploiement et un transport rapides.
• Alimentateur à courroie à vitesse variable (0–16 m/min) pour un flux de matériau constant.
• T-Link télématique installé en standard avec abonnement de données gratuit de sept ans.

Avantages pour l'opérateur
Réduction du temps de mise en service grâce aux systèmes de pliage hydrauliques ; encombrement transport compact pour faciliter les déplacements ; powerpack hybride en option permettant l'alimentation électrique depuis une source externe ou le moteur embarqué.

Trémie / alimentateur

• Capacité de la trémie : 8 m³ (10,5 yd³).
• Hauteur d'alimentation : 2,5 m (env. 8').
• Largeur d'alimentation (avec ailes de grille) : 4,2 m (env. 13'9").
• Largeur de la courroie d'alimentation : 1,2 m (48").
• Vitesse de la courroie : variable 0–16 m/min (0–53 ft/min).

Caisson de crible

• Deux étages pleine taille : 6,1 m x 1,7 m (20' x 5'7").
• Surface de criblage totale : 20,74 m² (223 ft²).
• Angle réglable hydrauliquement : 18°–32°.
• Passerelles repliables hydrauliquement pour un déploiement sûr et rapide.

Convoyeurs (sélection)

• Convoyeur oversize : largeur courroie 800 mm (32"), vitesse variable 0–90 m/min, hauteur de décharge ~5,1 m, capacité de tas ~228 m³.
• Convoyeur principal : largeur 1,2 m (48"), vitesse ~92 m/min, jupe acier sur toute la longueur.
• Convoyeur intermédiaire : largeur 800 mm (32"), angle de travail ~22°, vitesse variable 0–90 m/min, hauteur de décharge jusqu'à ~5,1 m.
• Convoyeur des fines : largeur 1,2 m (48"), vitesse jusqu'à 125 m/min, hauteur de décharge standard 5,5 m, capacité de tas ~285 m³.

Sous-châssis et mobilité

• Largeur des patins : 500 mm (20").
• Capacité en pente : jusqu'à 32,6°.
• Angle de rake : 9°.

T-Link télématique
Le matériel et le logiciel T-Link sont fournis en standard pour assurer la surveillance à distance, la localisation et le reporting de performance. Un abonnement de données gratuit de sept ans est inclus pour soutenir la disponibilité et le diagnostic à distance des machines.

Accessoires / options

• Powerpack hybride optionnel (moteurs électriques embarqués) pour fonctionnement électrique depuis une source externe ou le moteur embarqué.
• Options pour la trémie : grille de basculement télécommandée ou grille vibrante double étage.

Caractéristiques techniques

• Modèle : 696 2-Deck.
• Dimensions des decks : 6,1 m x 1,7 m par étage ; surface totale 20,74 m².
• Capacité trémie : 8 m³ (10,5 yd³).
• Poids indicatif : 33 800 kg (74 550 lbs).
• Dimensions de transport (indicatives) : H 3,65 m · L 3,0 m · Lg 19,7 m.
• Dimensions de travail (indicatives) : H 5,8 m · Lg 18,1 m · L 21,01 m.
• Largeurs de courroie : principal 1,2 m (48"), oversize/milieu 800 mm (32"), fines 1,2 m (48").
• Plage d'angle de criblage : hydraulique 18°–32°.
• Télématique : T-Link fourni avec abonnement de données gratuit de sept ans.
