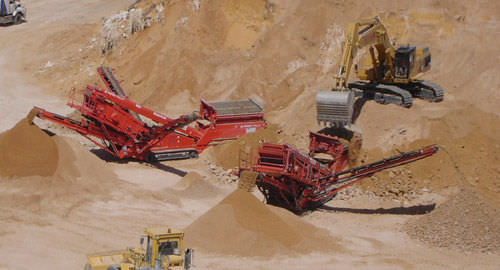

Crible pour mine 683

vibrantmobilepour pellets

Présentation

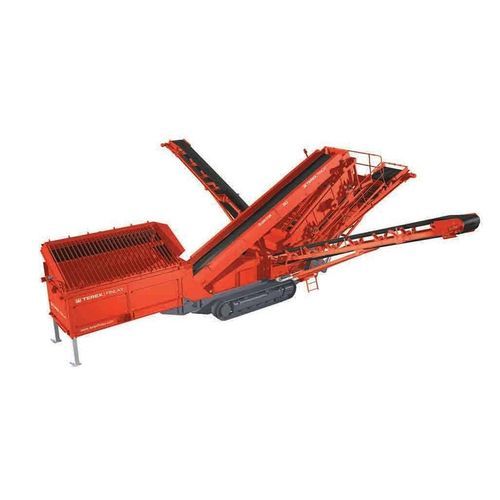

La Finlay® 683 est une unité mobile de criblage inclinée à double étage destinée aux opérateurs de petite et moyenne taille. Elle assure l’alimentation, le criblage et l’empilement pour des applications telles que sable et gravier, granulats et recyclage.

Équipements et particularités

• Trémie de 8 m³ avec barreaudage basculant de 4,25 m et plaques d'aile.
• Grille de rejet basculante hydraulique télécommandée équipée de barreaux (4,25 m × espacement 100 mm).
• Étage supérieur 3,66 m × 1,52 m et étage inférieur 3,00 m × 1,52 m ; tension hydraulique de l’écran inférieur.
• Passerelle autour du crible avec garde-corps, plinthe et échelle d'accès.
• Bac de rejet du caisson de crible et jupes sur le convoyeur principal.
• Convoyeurs oversize et mid-grade repliables hydrauliquement.
• Châssis de chenilles 400 mm ; commande des chenilles par boîtier portatif avec câble 5 m.
• Points de graissage bas niveau et arrêts d'urgence multiples ; protections conformes aux spécifications M & Q.

Convoyeur principal

• Largeur de bande : 1,0 m (40”).
• Type de bande : courroie lisse 3 plis.
• Jupe acier sur toute la longueur du convoyeur.

Crible

• Pont supérieur : 3,66 m × 1,53 m (12' × 5').
• Pont inférieur : 3,00 m × 1,53 m (10' × 5').
• Angle de criblage : réglage hydraulique 18°–39°.
• Passerelles d'accès des deux côtés et à l'extrémité supérieure ; surface totale de criblage : 10,1 m² (110 ft²).

Convoyeur des fines

• Largeur de bande : 1,2 m (48”).
• Angle de travail : variable jusqu’à 25° (max).
• Hauteur de déchargement standard : 3,86 m (12'8”).
• Capacité de pile : 106 m³ (139 yd³).

Trémie / alimentation

• Capacité trémie : 8 m³ (10,5 yd³).
• Hauteur d’alimentation : 3,45 m (11'4”).
• Largeur d’alimentation : 4,77 m (15'8”) avec plaques à ailettes de grille.
• Largeur bande alimentatrice : 1,05 m (42”).

Convoyeurs oversize et intermédiaires

• Largeur de bande : 650 mm (26”).
• Angle de travail : 24°.
• Convoyeurs repliables hydrauliquement pour transport et mise en place.
• Hauteur de déchargement : 4,72 m (14').
• Capacité de pile : 194 m³ (254 yd³).

Chenilles

• Largeur des patins : 400 mm (16”).
• Vitesse de déplacement : 0,9 km/h.
• Pente franchissable : 27°.
• Angle de ratissage : 8°.

Télématique
Le système T-Link est installé de série et fournit l’accès distant à la localisation et à l’état de la machine, ainsi que des fonctions de surveillance à distance pour optimiser l’utilisation et la maintenance.

Caractéristiques techniques

• Puissance nette : Tier 3 - Cat 113 ch | Tier 4F / Stage IV - 110 ch (≈ 83 kW / 82 kW).
• Tailles de tamis : supérieur 3,66 m × 1,52 m ; inférieur 3,00 m × 1,52 m.
• Poids (env.) : 24 250 kg (53 462 lbs).
• Dimensions de transport (env.) : H 3,25 m × L 15,00 m × l 3,00 m.
• Dimensions de travail (env.) : H 5,30 m × L 16,50 m × l 17,25 m.
• Surface de criblage totale : 10,1 m².
• Trémie : 8 m³ ; convoyeurs : principales 1,0 m / fines 1,2 m / oversize 650 mm.
