Crible pour applications hydrauliques 674

mobilepour produits en vracincliné

Présentation

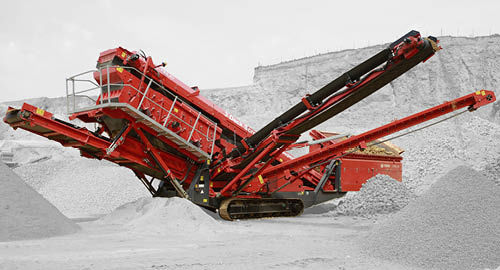

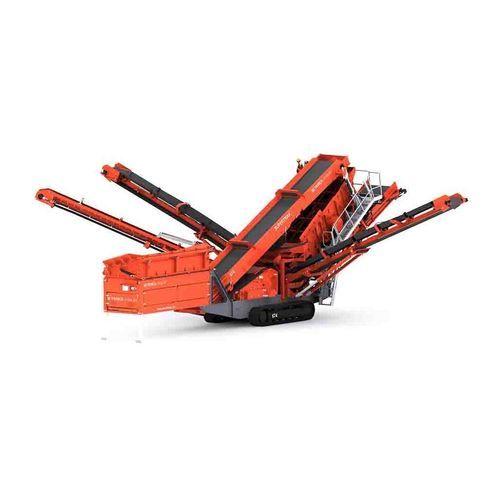

Le Finlay® 674 est un crible incliné compact, sur chenilles, conçu pour une mise en service et un démontage rapides. Son caisson de criblage à trois étages offre une surface totale de criblage de 15,7 m² (170 ft²), permettant un tri efficace même sur de petites fractions tout en conservant une haute capacité. Le caisson intègre un système de tension rapide par coin, des trappes d'accès et un système de tension hydraulique du pont inférieur pour réduire le temps de changement des grilles. Les quatre convoyeurs de produit sont réglables et se replient hydrauliquement pour le transport. Le quatrième convoyeur « oversize plus » présente une inclinaison variable et un pivot latéral pour un déchargement précis en recirculation ou en stockage.

Principales caractéristiques

• Crible à trois étages avec passerelles galvanisées fixes tout autour pour accès et maintenance sécurisés.
• Tension rapide par coin et tension hydraulique du pont inférieur pour réduire les temps d'immobilisation lors des changements de grille.
• Quatrième convoyeur oversize-plus avec inclinaison variable et pivot latéral pour diriger précisément les matériaux vers un concasseur ou un stock.
• Les quatre convoyeurs de décharge sont réglables et se replient hydrauliquement pour le transport.
• Trémie et bande d'alimentation mises à jour pour améliorer le flux de matériau vers le convoyeur principal.
• Angle du caisson réglable hydrauliquement entre 18° et 37° pour adapter la machine à l'application.

Convoyeurs et manutention

• Convoyeur principal : largeur de bande 1000 mm (40") ; angle de travail 21°–28° ; jupes en acier sur toute la longueur.
• Convoyeur des fines : largeur 1,2 m (48") ; angle de travail 14°–33° ; hauteur de déchargement standard 3,74 m (12'3") ; capacité d'empilement ≈ 73 m³ (95 yd³).
• Convoyeur latéral/oversize : largeur 650 mm ; vitesse variable 0–121 m/min ; hauteur de déchargement 4,76 m (15'7") ; capacité d'empilement ≈ 147 m³ (192 yd³).
• Oversize-plus (option) : bande 500 mm (20") ; angle de travail 20°–23° (modes rotation/inclinaison jusqu'à 40°–60° selon configuration) ; capacité d'empilement jusqu'à 123 m³ (162 yd³).

Caractéristiques techniques

• Surface totale de criblage : 15,7 m² (170 ft²).
• Nombre d'étages : 3.
• Trémie : capacité 8,0 m³ (10,5 yd³) ; hauteur d'alimentation 3,45 m (11'4") ; largeur du tapis d'alimentation 1,05 m (3'5").
• Dimensions du tamis : 12' x 5' (3,65 m x 1,5 m).
• Puissance moteur : Tier 3 - Cat 102 hp (≈77 kW) | Tier 4F / Stage IV - 110 hp (≈98,1 kW).
• Poids en ordre de marche : 28 500 kg (62 832 lbs).
• Dimensions de transport (H x L x P) : 3,44 m x 2,98 m x 16,42 m (11'3" x 9'9" x 53'10").
• Dimensions en position de travail (H x L x P) : 5,82 m x 17,4 m x 16,81 m (17'32" x 57'1" x 55'2").
• Le système T-Link de télématique est installé de série avec une abonnement de données offert pendant sept ans.
