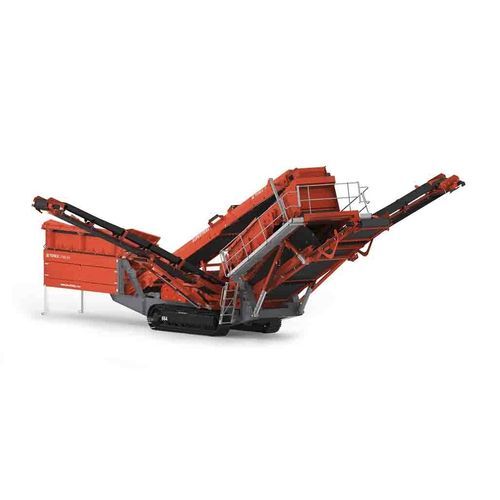

Crible mobile 684

pour produits en vracinclinécompact

Définition
Le Finlay® 684 2-étages est un crible incliné compact et facilement transportable, conçu pour le criblage d'agrégats. Il comprend deux étages inclinés de 4,3 m x 1,7 m (2 x 4,3 m x 1,7 m) offrant une surface de criblage totale d'environ 14,6 m². L'étage supérieur utilise un serrage rapide par coin et l'étage inférieur un système de tension hydraulique pour réduire le temps de changement des grilles.

Caractéristiques clés

• Deux étages inclinés 4,3 m x 1,7 m chacun pour une capacité de criblage élevée.
• Serrage rapide par coin sur l'étage supérieur, trappes d'accès et tension hydraulique sur l'étage inférieur pour limiter les temps d'arrêt.
• Trois convoyeurs de décharge réglables et rabattables hydrauliquement pour le transport.

Convoyeurs et composants

• Convoyeur principal : largeur de bande env. 1,0 m (40") avec jupe acier sur toute la longueur et plaques anti-retour.
• Convoyeur fines : largeur env. 1,2 m (48"); angle de travail variable jusqu'à 25°; hauteur de décharge standard ~4,15 m; capacité de stockage indicatrice ~106,3 m³ @ 25°.
• Convoyeurs oversize / mid-grade : largeur typique 650 mm (26"); bande Chevron 2 plis EP250; repli hydraulique; hauteurs de décharge et capacités selon configuration.

Trémie / alimentateur

• Capacité trémie : ~8 m³ (10,5 yd³).
• Hauteur d'alimentation : ~3,45 m (11'4").
• Largeur d'alimentation : ~4,77 m (avec plaques d'aile de grille).

Boîte de criblage

• Deux étages : 4,3 m x 1,7 m chacun — surface totale de criblage ~14,6 m² (156 ft²).
• Angle de tamisage : réglable approximativement 18°–37° (réglage hydraulique disponible).
• Plaques d'impact résistant à l'abrasion en zone d'alimentation.
• Passerelles d'accès galvanisées des deux côtés et à l'extrémité supérieure pour inspection et maintenance.

Télématique
Le matériel et logiciel T-Link sont installés de série, incluant une période d'abonnement aux données fournie en usine (ex. : 7 ans) selon la configuration.

Maintenance et transport

• Serrage rapide par coin sur l'étage supérieur et tension hydraulique sur l'étage inférieur pour réduire les temps de changement de grilles.
• Convoyeurs rabattables hydrauliquement et points de levage/transport prévus pour le transport routier.

Caractéristiques techniques

• Modèle : 684 2-Deck.
• Étages de criblage : 2 x 4,3 m x 1,7 m.
• Surface totale de criblage : ~14,6 m² (156 ft²).
• Capacité trémie : ~8 m³ (10,5 yd³).
• Largeur convoyeur principal : ~1,0 m (40"); convoyeur fines : ~1,2 m (48"); oversize/mid-grade : ~650 mm (26").
• Angle de tamisage : ~18°–37° (réglage hydraulique possible).
• Masse de transport indicative : 28 750 kg / 63 380 lbs ; dimensions de transport et de travail selon fiche technique.
• Équipements standard/options : T-Link, options d’équipement anti-poussière, différents médias de criblage et configurations de convoyeurs.
