Crible vibrant 696

de charboninclinécompact

Description

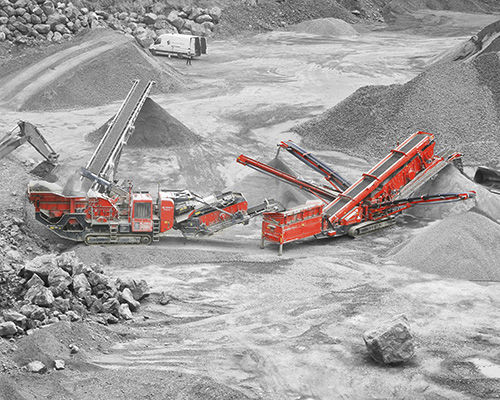

Le crible incliné 3 étages Terex Finlay 696 est conçu pour le criblage à haute production dans les carrières, mines, sablières, traitements de gravier, charbon, copeaux de bois et terre végétale. L'appareil dispose d'un caisson de criblage haute énergie avec trois cribles pleine taille et d'un encombrement de transport compact facilitant les déplacements entre chantiers.

Caractéristiques principales

• Caisson de criblage haute énergie à trois étages avec trois cribles pleine taille 6,1 m x 1,7 m offrant une surface de criblage totale de 31,1 m².
• Grande trémie 8 m³ et alimentateur à courroie à vitesse variable pour un débit de matériau constant; options : grille basculante télécommandée ou grille vibrante à deux étages.
• Tapis de refus plus avec inclinaison et rotation hydrauliques pour recirculation vers concasseur secondaire ou empilage.
• Encombrement de transport compact pour faciliter les déplacements entre sites.
• Powerpack hybride en option pour fonctionnement sur alimentation externe ou moteur embarqué.
• Mécanisme de pliage intuitif pour les convoyeurs produits embarqués facilitant le déploiement et les déplacements sur site.
• Passerelles repliables hydrauliques en standard pour une meilleure efficacité sur site et un déploiement rapide du caisson de criblage.
• Système hydraulique conçu pour un équilibre entre puissance et rendement.
• Angle du caisson réglable hydrauliquement entre 18° et 32°.
• T-Link télématique fournie en standard avec abonnement données de sept ans inclus.

Trémie / alimentateur

• Capacité trémie : 8 m³ (10,5 yd³)
• Hauteur d'alimentation (sans grille) : 2,5 m
• Largeur d'entrée (avec plaques latérales de grille) : 4,2 m
• Largeur courroie alimentateur : 1,2 m
• Vitesse alimentateur : variable, 0–16 m/min

Tapis principal

• Largeur courroie : 1,2 m
• Vitesse : 92 m/min
• Jupes en acier sur toute la longueur du convoyeur

Tapis produit intermédiaire

• Largeur courroie : 800 mm
• Angle de travail : 22°
• Vitesse : variable, 0–90 m/min
• Hauteur de déversement : 5,1 m
• Capacité d'empilage : 228 m³

Tapis oversize

• Largeur courroie : 800 mm
• Angle de travail : 22°
• Vitesse : variable, 0–90 m/min
• Hauteur de déversement : 5,1 m
• Capacité d'empilage : 228 m³

Tapis oversize plus

• Largeur courroie : 500 mm
• Angle de travail : variable jusqu'à 24°
• Vitesse : variable, jusqu'à 120 m/min
• Hauteur de déversement variable jusqu'à 5,4 m
• Capacité d'empilage : 270 m³ @ 40°

Tapis des fines

• Largeur courroie : 1,2 m
• Angle de travail : variable jusqu'à 27,5° (max)
• Vitesse : variable, max 125 m/min
• Hauteur de déversement standard : 5,5 m
• Capacité d'empilage : 285 m³

Caisson de criblage

• Tous les étages : 6,1 m x 1,7 m — trois cribles pleine taille
• Passerelles repliables hydrauliques en standard
• Angle de criblage réglable hydrauliquement : 18°–32°
• Surface de criblage totale : 31,1 m²

Chenilles / châssis

• Largeur de patin : 500 mm
• Pente franchissable : 32,6°
• Angle de ratissage : 9°

T-Link Telematics
T-Link est fourni en standard pour la surveillance à distance de la localisation et de l'état de la machine et pour l'optimisation de la disponibilité. L'activation et la configuration de compte sont gérées via le service télématique du constructeur.

Caractéristiques techniques

• Puissance nette moteur : options selon fiche technique
• Dimensions crible (par étage) : 6,1 m x 1,7 m
• Surface de criblage totale : 31,1 m²
• Poids machine : env. 40 050 kg
• Dimensions transport (H x W x L) : env. 3,65 m x 3,0 m x 19,7 m
• Dimensions travail (H x W x L) : env. 5,8 m x 18,45 m x 21,01 m
• Capacité trémie : 8 m³
