Présentation

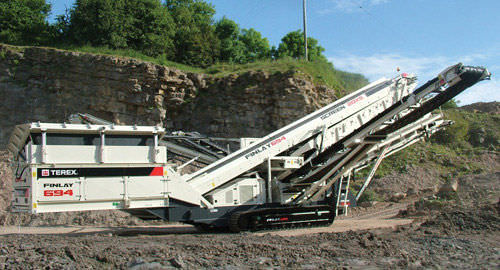

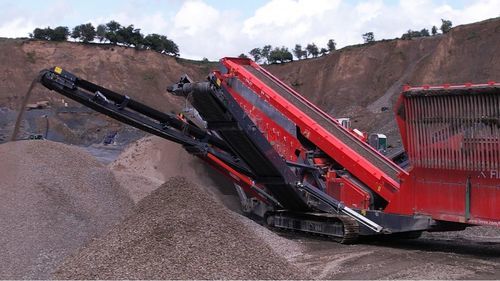

Le Terex Finlay 694+ est un crible incliné mobile conçu pour les applications à haute production en carrières, mines, sablières, exploitation de gravier, charbon, copeaux de bois et terre végétale. L'appareil dispose de trois plateaux pleine taille permettant le traitement efficace de matériaux fins, collants et souillés. La trémie de grande capacité et l'alimentateur à courroie à vitesse variable assurent un aliment constant.

Points clés

• Crible à trois plateaux : plateaux supérieurs et intermédiaires 6,1 m x 1,53 m, plateau inférieur 5,55 m x 1,53 m pour une capacité élevée de criblage.
• Option groupe moteur hybride permettant le fonctionnement sur alimentation électrique externe ou sur moteur embarqué.
• Angle du caisson de criblage réglable hydrauliquement (environ 18°–32°) pour optimiser le débit et la séparation.
• Convoyeurs repliables et passerelles larges pour un déploiement et un accès maintenance rapides.
• Module rinser intégré en option pour les applications de criblage humide.

Trémie / Alimentateur
• Capacité trémie : environ 6,9–8 m³ selon configuration.
• Hauteur d'alimentation : ~2,5–2,65 m (varie selon grille).
• Largeur d'entrée : env. 4,1–4,2 m.
• Largeur courroie alimentateur : typ. 1,2 m (48").
• Vitesse alimentateur : variable, 0–16 mpm.

Convoyeur principal
• Exemple de largeur de bande : 1050 mm (42") avec réglage hydraulique de la hauteur de décharge.
• Configurations variables selon options pour transfert haute capacité.

Convoyeur oversize minus
• Largeur bande : typ. 800 mm (32").
• Angle de travail : env. 22°–24°.
• Vitesse variable jusqu'à ~90 mpm.
• Hauteur de décharge exemple : ~4,97–5,1 m.

Convoyeur oversize plus (option)
• Largeur exemple : 650–800 mm (26"–32").
• Angle fixe ou variable ; hauteur de décharge variable et déversement pivotant pour recirculation ou empilage.

Convoyeur milieu
• Largeur bande : typ. 800 mm (32").
• Angle et vitesses similaires au convoyeur oversize minus.

Convoyeur des fins
• Largeur bande : typ. 1200 mm (48").
• Angle de travail jusqu'à env. 27°–28°.
• Vitesse et hauteur de décharge variables ; hauteur standard approximative 4,4–5,5 m.

Châssis / Mobilité
• Chenilles avec largeur de patin exemple ~500 mm.
• Vitesse de déplacement env. 0,8 km/h ; capacité de franchissement env. 32°.

Groupe moteur / Puissance
• Options moteur : Caterpillar C4.4 Tier 3/Stage IIIA ~97 kW (130 hp) et Tier 4 Final/Stage V dual certified ~102 kW (137 hp).
• Option groupe hybride électrique disponible.

Caisson de criblage
• Plateaux supérieur et intermédiaire : 6,1 m x 1,53 m (20' x 5').
• Plateau inférieur : 5,55 m x 1,53 m (18' x 5').
• Course et vitesse d'écran configurables ; surface de criblage totale env. 27–28 m².

T-Link télématique
• Compatible avec Terex Finlay T-Link pour surveillance à distance de la position, de l'état et de l'utilisation (activation/service constructeur requis).

Remarques
• Les options (rinser, transmission hybride, grilles inclinables/vibrantes, agencements de convoyeurs) augmentent la polyvalence. L'accès maintenance et les convoyeurs pliables sont conçus pour accélérer le déploiement et l'entretien.

Caractéristiques techniques

• Modèle : 694+.
• Fabricant : Terex Finlay.
• Configuration : triple plateau 6,1 m x 1,53 m (sup./interm.) | 5,55 m x 1,53 m (inf.).
• Surface de criblage approximative : 27–28 m².
• Largeurs courantes : fines 1200 mm ; milieu/principal 800–1050 mm.
• Puissance moteur nette : env. 97–102 kW selon version.
• Dimensions de transport et poids opérationnels variables selon configuration — consulter fiche constructeur.
