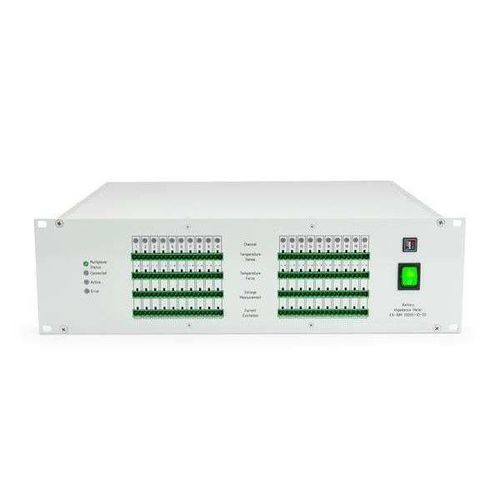

Testeur d'impédance EA-BIM 20000

de batteriebenchtopmulticanaux

Présentation
Obtenez un aperçu rapide et précis de la qualité des cellules Li‑Ion grâce à des mesures par spectroscopie d'impédance électrochimique (EIS) sur jusqu'à 20 voies avec un débit élevé. Le logiciel BIM.Suite inclus, les interfaces conformes aux standards et la faible consommation facilitent l'intégration dans des flux de test automatisés.

Principales fonctionnalités

• Mesures EIS précises avec une précision de mesure de l'impédance meilleure que 1 %.
• Gamme de fréquences : 1 mHz – 10 kHz.
• 20 voies EIS multiplexées.
• 20 entrées capteurs de température PT100 4 fils.
• Fonction de charge/décharge intégrée jusqu'à 1 A à 5 V (DC max 5 V / 1 A).
• Courant AC maximal : 10 A.
• Consommation électrique faible < 60 W.
• Conçu pour s'intégrer à des systèmes de test plus volumineux (ex. EA‑BCTS) et pour des tests à haut volume.

Intégration et connectivité

• Port USB device pour connexion PC.
• Bus CAN pour la communication avec des systèmes de tests de cycles de batterie.
• Format 3U offrant 20 voies EIS et voies température dans un encombrement réduit.

Performance EIS

• Mesures multifréquences (rapidEIS) utilisant des impulsions multi‑ton pour des mesures des centaines de fois plus rapides que les balayages traditionnels.
• Possibilité de réaliser des mesures EIS pendant la charge ou la décharge.

Logiciel

• Le BIM.Suite inclus permet la configuration des tests, l'acquisition, la visualisation et l'analyse des données.
• Fonctionnalités : visualisations et analyses intégrées, mesures par balayage standard ou multi‑sinusoïdales rapides, export des résultats dans des formats courants.

Modèles disponibles
Modèle | Tension | Voies
EA-BIM 20005-10-20 | 0–5 V / 1 A | 20 Channels

Caractéristiques / spécifications techniques

• Voies : 20
• Gamme de fréquences : 1 mHz – 10 kHz
• Courant AC max : 10 A
• Tension / courant DC max : 5 V / 1 A
• Capteurs température : 20 voies, PT100 4 fils
• Précision de mesure de l'impédance : meilleure que 1 %
• Modes de mesure : balayage standard et multi‑sinusoïdal / multi‑ton rapide (rapidEIS)
• Interfaces : USB device, CAN
• Consommation électrique : < 60 W
• Format : 3U (intégration en rack)
• Logiciel fourni : BIM.Suite pour configuration, acquisition et analyse
• Compatibilité : intégration possible avec des systèmes tels que EA‑BCTS pour coupler EIS et tests de cycle
