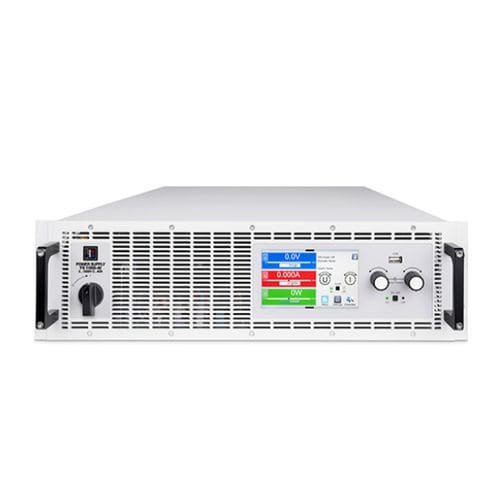

Alimentation électrique 4U EA-PSI 10000

DCà sortie variablehaute puissance

Présentation
La série EA-10000 d'alimentations DC programmables apporte des fonctionnalités et des gains d'efficacité aux applications industrielles et de laboratoire. La correction active du facteur de puissance (PFC) réduit l'énergie prélevée sur le réseau. La véritable fonction d'auto‑range (autoranging) permet de délivrer la puissance maximale sur une large plage de tensions et de courants. Les séries EA PS et PSI couvrent des puissances de 1,5 kW à 30 kW par châssis et disposent d'écrans tactiles 5" TFT Gorilla® Glass pour une configuration et un contrôle intuitifs. Les unités peuvent être mises en parallèle pour des puissances de sortie très élevées (jusqu'à plusieurs mégawatts) et des tensions jusqu'à 2000 VDC. Les modèles PSI intègrent en standard un générateur de fonctions capable de produire des formes d'onde arbitraires, ainsi que des routines de test pour batteries, simulation de piles à combustible et simulation PV avec suivi MPP, offrant des fonctionnalités étendues par rapport à la série PS.

Fonctionnalités clés

• Autoranging véritable : fourniture de la puissance nominale sur une large combinaison tension/courant (jusqu'à 33% de la valeur maximale nominale).
• Correction active du facteur de puissance (PFC) pour réduire les pertes réseau.
• Série PSI : générateur de fonctions/arbitraire intégré, séquençage et routines de test (batterie, pile à combustible, simulation PV avec suivi MPP).
• Écrans tactiles 5" TFT Gorilla Glass pour commande et configuration.
• Mise en parallèle : fonctionnement parallèle évolutif pour atteindre de très fortes puissances de sortie.
• Modules de communication AnyBus optionnels installables sur site (ProfiNet, CANopen, Modbus-TCP, DeviceNet, EtherCAT, RS-232, etc.) ; USB et Ethernet fournis en standard.
• Variantes industrielles (6U, solutions rack) pour densité énergétique maximale et options régénératives/unidirectionnelles.

Autoranging — description
La fonction autoranging d'EA permet à l'alimentation ou à la charge de fonctionner à la puissance maximale sur une plage de tensions et de courants en fournissant automatiquement plus de courant à basse tension (ou plus de tension à bas courant). Cela permet à une seule source de couvrir plusieurs combinaisons tension/courant qui nécessiteraient autrement plusieurs alimentations.

Générateur de fonctions intégré (série PSI) — description
Le générateur intégré peut piloter les sorties en tension ou courant avec des formes d'onde AFG classiques et des formes arbitraires avec séquençage. Il peut simuler des comportements complexes tels que des cellules solaires avec VOC/ISC et MPP précis, tester l'efficacité d'onduleurs selon les normes et supporter des essais automobiles (LV123, LV124, LV148).

Contrôle et communications
Prend en charge le système AnyBus pour options de communication installables sur site pour interfaces industrielles courantes, ainsi que des interfaces USB et Ethernet standard pour le contrôle par PC et l'intégration dans des environnements de production et de test automatisés.

Séries industrielles
La série EA-10000 Industrial répond aux besoins de très haute densité énergétique : formats 6U jusqu'à 60 kW et solutions rack 19" offrant une densité de puissance élevée (par ex. centaines de kW sur une petite surface) et la possibilité de combiner plusieurs racks pour une distribution et récupération d'énergie multi‑méga‑watts bidirectionnelle. Disponible en alimentations unidirectionnelles (PU), bidirectionnelles (PUB) et charges électroniques régénératives (PUL).

Refroidissement par eau en option
Le refroidissement par eau est disponible pour les modèles 4U et 6U afin d'améliorer la dissipation thermique, réduire les émissions acoustiques et assurer un fonctionnement stable en ambiances chaudes ou poussiéreuses.

• Dissipation thermique efficace
• Réduction du bruit et de l'impact thermique
• Fiabilité en conditions difficiles

Vue d'ensemble des modèles (tableau par série)
Series | Power | Voltage | Current Range
EA-PSI 10000 2U | 0–1.5 kW / 0–3 kW | 0–60 V up to 0–1500 V | 0–6 A up to 0–120 A
EA-PSI 10000 3U | 0–5 kW / 0–10 kW / 0–15 kW | 0–60 V up to 0–2000 V | 0–20 A up to 0–510 A
EA-PSI 10000 4U | 0–30 kW | 0–60 V up to 0–2000 V | 0–40 A up to 0–1000 A
EA-PS 10000 2U | 0–1.5 kW / 0–3 kW | 0–60 V up to 0–1500 V | 0–6 A up to 0–120 A
EA-PS 10000 3U | 0–5 kW / 0–10 kW / 0–15 kW | 0–60 V up to 0–2000 V | 0–20 A up to 0–510 A
EA-PS 10000 4U | 0–30 kW | 0–60 V up to 0–2000 V | 0–40 A up to 0–1000 A
EA-PSI 9000 1U | 0–1.5 kW / 0–3 kW | 0–80 V up to 0–750 V | 0–6 A up to 0–100 A

Documentation disponible (fiches techniques / modèles)
Fiches techniques et manuels spécifiques aux modèles disponibles pour chaque série et variante (liens vers les datasheets et manuels fournis sur la page produit).

Caractéristiques techniques

• Puissance maximale par châssis : jusqu'à 30 kW (4U standard) et jusqu'à 60 kW pour variantes industrielles 6U ; systèmes rack permettent des puissances agrégées beaucoup plus élevées.
• Tension maximale : jusqu'à 2000 V DC (selon série).
• Courant maximal : jusqu'à 1000 A (selon modèle).
• Autoranging : maintien de la puissance nominale sur de larges combinaisons V/I (jusqu'à 33% de la valeur nominale).
• Interfaces standard : USB, Ethernet ; modules AnyBus optionnels installables sur site : ProfiNet, CANopen, Modbus-TCP, DeviceNet, EtherCAT, RS-232, etc.
• Fonctions supplémentaires série PSI : générateur arbitraire/fonction intégré, séquençage, routines de test pour batteries, piles à combustible, simulation PV avec suivi MPP.
• Affichage : écran tactile 5" TFT Gorilla Glass.
• Mise en parallèle : fonctionnement parallèle multi‑unités pour très haute puissance (agrégats MW possibles avec plusieurs unités/racks).
• Refroidissement : air ; option eau pour certains modèles 4U/6U.
• Form factors : 2U, 3U, 4U, 6U et configurations rack ; options unidirectionnelles et bidirectionnelles/régénératives disponibles.
