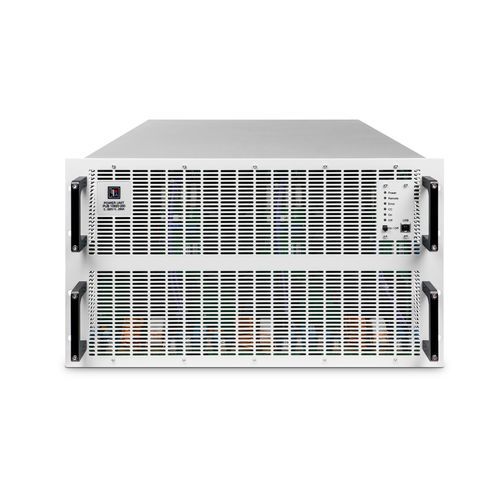

Alimentation électrique rack 19" EA-10000

DCà sortie variableà découpage

Présentation
La série industrielle EA-10000 établit une nouvelle référence en matière de densité de puissance, fournissant jusqu'à 300 kW dans un seul rack (système multi-unités). Elle propose une large gamme d'alimentations DC programmables, d'unités bidirectionnelles et de charges électroniques régénératives avec une récupération d'énergie supérieure à 96 % et un firmware unifié pour une intégration fluide et un développement efficace de systèmes multi-unités.

Types d'unités disponibles

• Unité d'alimentation bidirectionnelle (PUB) - alimentation électrique bidirectionnelle
• Charge de l'unité d'alimentation (PUL) - charge électronique régénérative
• Unité d'alimentation (PU) - alimentation électrique conventionnelle

Points forts et capacités

• 6U Power: 60 kW (série comprenant 21 modèles)
• 4U Power: 30 kW (série comprenant 29 modèles)
• Large choix : jusqu'à 50 modèles pour des applications spéciales
• Systèmes rack : rack 19 pouces avec 42 U pour un système de 300 kW ; jusqu'à 13 racks et 64 unités de 60 kW par unité pour atteindre des puissances très élevées (jusqu'à 3,84 MW pour applications de très haute puissance)
• Récupération d'énergie jusqu'à >96 % (opération régénérative vers le réseau)

Fonctionnalités intelligentes et options

• Entrées/sorties DC avec réglage automatique
• Entrées/sorties DC contrôlées numériquement (FPGA) U – I – P – R
• Dernière technologie SiC
• LED frontales pour indication d'état
• Entrée secteur AC plage étendue : 380 V – 480 V triphasé
• Interfaces intégrées : Ethernet, USB, analogique
• Options d'interface : CAN, CANopen, EtherCAT, RS232, Profibus, Profinet, Modbus, Ethernet (en option)
• Refroidissement à l'eau en acier inoxydable (option disponible pour 4U et 6U)
• Bus maître-auxiliaire et bus partagé pour que plusieurs unités se comportent comme un seul appareil
• Fonctions avancées : générateur de fonctions, fonction de rampe, générateur arbitraire, LUT, courbe caractéristique PV intégrée

Applications typiques

• Tests de batteries et de piles à combustible
• Simulations de batteries et systèmes photovoltaïques
• Décharge complète des batteries (recyclage)
• Alimentation d'usines d'électrolyse
• Electronique de puissance durable pour aéronautique
• Intégration dans systèmes ATE et systèmes de contrôle automatisés

Documents et utilitaires liés
Brochure produit et fiches techniques disponibles sur la page produit Tektronix/EA (fiches techniques individuelles et fichiers STEP pour modèles).

Exemples de modèles (Modèle | Alimentation | Tension | Courant)
EA PU 10200 420 4U | 0–30 kW | 0–200 V | 0–420 A
EA PU 11000 80 4U | 0–30 kW | 0–1000 V | 0–80 A
EA PU 11500 60 4U | 0–30 kW | 0–1500 V | 0–60 A
EA PU 10080 1000 4U | 0–30 kW | 0–80 V | 0–1000 A
EA PU 10360 240 4U | 0–30 kW | 0–360 V | 0–240 A
EA PU 10500 180 4U | 0–30 kW | 0–500 V | 0–180 A
EA PU 10060 1000 4U | 0–30 kW | 0–60 V | 0–1000 A
EA PU 11000 160 6U | 0–60 kW | 0–1000 V | 0–160 A
EA PU 12000 80 6U | 0–60 kW | 0–2000 V | 0–80 A
EA PU 10500 360 6U | 0–60 kW | 0–500 V | 0–360 A
EA PUB 11000 160 6U | 0–60 kW | 0–1000 V | 0–160 A
EA PUB 10920 125 4U | 0–30 kW | 0–920 V | 0–125 A
EA PUL 12000 40 4U | 0–30 kW | 0–2000 V | 0–40 A
EA PUL 10060 1000 4U | 0–30 kW | 0–60 V | 0–1000 A

Caractéristiques / spécifications techniques

• Densité de puissance : jusqu'à 300 kW par rack (système multi-unités)
• Unités monoproduit : 4U = jusqu'à 30 kW ; 6U = jusqu'à 60 kW
• Plage de tension : jusqu'à 0–2 000 V selon modèle
• Plage de courant : jusqu'à 0–1 000 A selon modèle
• Puissances système : extensible (jusqu'à 3,84 MW via configuration multi-racks)
• Récupération d'énergie : >96 % (fonction régénérative)
• Entrée AC : 380–480 V triphasé (plage étendue)
• Technologie de puissance : SiC
• Contrôle numérique : FPGA pour U/I/P/R
• Interfaces : Ethernet, USB, analogique intégrées ; CAN, CANopen, EtherCAT, RS232, Profibus, Profinet, Modbus en option
• Options mécaniques/thermiques : refroidissement par eau disponible (4U & 6U)
• Fonctions intégrées : génération de fonctions, rampe, générateur arbitraire, LUT, profil PV
• Communication multi-unités : bus maître-auxiliaire et bus partagé
• Indications frontales : LED d'état
