Alimentation électrique rack 19" EA-PSB

DCà sortie simplerégulée

Présentation générale
La série EA-PSB d'EA Elektro-Automatik (séries 20000 et 10000) regroupe des alimentations DC programmables bidirectionnelles et régénératives destinées aux bancs d'essai et aux validations industrielles. Elles récupèrent l'énergie vers le réseau AC avec une efficacité supérieure à 96 %, offrent un autoranging réel pour exploiter la puissance sur de larges combinaisons tension/courant et intègrent un générateur de fonctions ainsi que des routines de test pour batteries, piles à combustible et simulations PV.

Principales capacités

• Fonctionnement régénératif bidirectionnel : alimentation et absorption d'énergie avec réinjection vers le réseau.
• Autoranging : puissance nominale maintenue sur une large plage tension/courant (jusqu'à ~33 % en extension).
• Générateur de fonctions AFG intégré : formes d'onde arbitraires et séquençage pour signaux de test complexes.
• Modes de simulation/tests inclus : test de batteries, simulation de piles à combustible, simulation de panneaux PV avec suivi MPP, tests d'onduleurs.
• Interfaces : USB, Ethernet en standard ; modules AnyBus optionnels (ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD, etc.).

Points forts de la série 20000
La série 20000 propose trois voies indépendantes et entièrement isolées, des temps de réponse/communication d'environ 1 ms et une fonctionnalité safety sense intégrée pour compenser les chutes de tension dans les câbles. Chaque voie intègre AFG et routines de test; les unités sont parallélables pour atteindre des puissances totales très élevées et supportent des tensions jusqu'à 2000 V DC selon modèle.

Série PSB 10000 — Synthèse technique

• Puissance : de 1,5 kW à 30 kW (dépend du modèle)
• Tensions : 0–60 V jusqu'à 0–2000 V (selon modèle)
• Courants : 0–6 A jusqu'à 0–1000 A (selon modèle)
• Atouts : bidirectionnel, autoranging, interfaces Ethernet/USB/analogiques, modules AnyBus plug-and-play en option

Série PSB 20000 Triple — Synthèse technique

• Puissance par voie : 0–5 kW à 0–10 kW selon variante
• Tension par voie : 0–60 V à 0–920 V (selon modèle)
• Courant par voie : 0–20 A à 0–340 A (selon modèle)
• Atouts : 3 voies indépendantes et isolées, vitesse de communication ~1 ms, interfaces USB/EtherCAT/CAN FD

Résumé rapide des capacités

• Puissance : jusqu'à 30 kW en modèles mono‑voie ; solutions rack/industrielles et parallélisation pour puissances supérieures
• Tension : jusqu'à 2000 V DC (selon modèle)
• Courant : jusqu'à 1000 A par voie (selon modèle)

Modèles (sélection et plages)

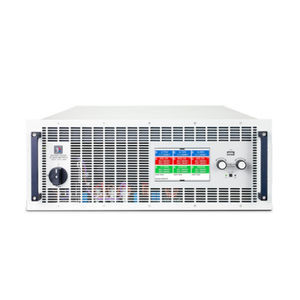

• EA-PSB 10000 4U — 0–30 kW ; tensions 0–60 V à 0–2000 V ; courants jusqu'à 1000 A/voie ; 1 voie

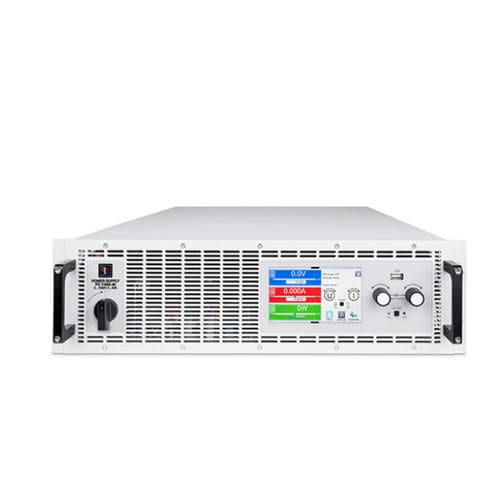

• EA-PSB 10000 3U — 0–5 / 0–10 / 0–15 kW ; tensions jusqu'à 2000 V ; courants jusqu'à ~170 A/voie ; 1 voie
• EA-PSB 10000 2U — 0–1,5 / 0–3 kW ; tensions jusqu'à 1500 V ; 1 voie
• EA-PSB 20000 Triple 3U / 4U — 0–5 kW / 0–10 kW par voie ; 3 voies indépendantes ; tensions jusqu'à 920 V/voie

Générateur de fonctions intégré et routines de test
Le AFG intégré prend en charge formes d'onde classiques et arbitraires avec séquençage et s'adapte aux systèmes en parallèle. Applications : simulation de cellules solaires (VOC/ISC/MPP), tests d'efficacité d'onduleurs (normes), essais selon LV123/LV124/LV148 pour l'automobile, etc.

Régénération (récupération d'énergie)
Les alimentations régénératives EA peuvent restituer jusqu'à ~96 % de l'énergie absorbée vers le réseau local ou le réseau public (selon installation), diminuant ainsi les besoins en refroidissement et améliorant l'efficacité énergétique des installations.

Contrôle et communications
Interfaces standard : USB et Ethernet. Modules AnyBus optionnels (installables sur site) pour ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD et autres protocoles industriels courants, facilitant l'intégration en environnement de production.

Série industrielle et évolutivité

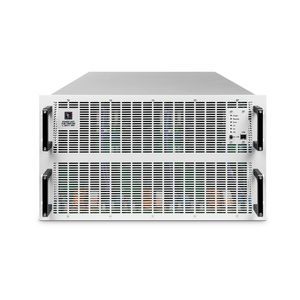

Variantes industrielles en 2U/3U/4U/6U et formats 19" rack pour forte densité énergétique. Solutions rack et parallélisation permettant des configurations de centaines de kW à plusieurs MW (ex. : jusqu'à 3,84 MW en configuration rack parallèle spécifique).

Caractéristiques techniques

• Nom de la série : EA-PSB (EA Elektro-Automatik)
• Efficacité de régénération : >96 % (typ.)
• Autoranging : maintien de la puissance sur large plage tension/courant (jusqu'à ~33 % d'extension)
• Plage de puissance : jusqu'à 30 kW (modèles mono‑voie), extensible via racks/parallélisation
• Plage de tension : selon modèle jusqu'à 2000 V DC
• Plage de courant : selon modèle jusqu'à 1000 A/voie
• Voies : mono‑voie et 3 voies indépendantes (série 20000)
• Temps de réponse : ~1 ms (série 20000)
• AFG intégré : formes arbitraires, séquençage
• Interfaces : USB, Ethernet ; modules AnyBus optionnels (ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD)
• Refroidissement : air standard ; refroidissement liquide en option pour certains modèles 4U/6U
