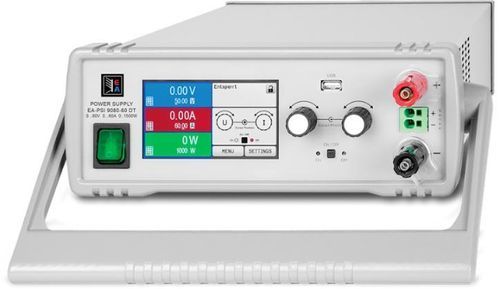

Alimentation électrique de table EA-PSI 9000 DT

DCà sorties multiplesà sortie simple

Présentation
Les alimentations DC programmables de table EA Elektro-Automatik sont proposées en formats table et tour, avec des unités individuelles couvrant typiquement de 100 W à 1,5 kW. Certains modèles proposent l'autoranging et un générateur de fonctions intégré. L'autoranging ajuste automatiquement le courant/la tension pour maintenir la pleine puissance de sortie sur une large plage tension/courant. Le générateur de fonctions produit des formes d'onde standard et des formes arbitraires pour la simulation et les essais.

Interface et ergonomie
Toutes les alimentations de banc disposent d'un écran tactile TFT pour le contrôle local et la configuration rapide de séquences de test. Les menus HMI facilitent la saisie des paramètres, la séquence et la surveillance lors des essais R&D et en production.

Fonctions clés

• Formats : table et tour pour usage de banc ou intégration en armoire
• Autoranging : maintien de la puissance nominale sur diverses combinaisons tension/courant
• Générateur de fonctions/arbitraire intégré sur certains modèles (sinus, triangle, créneau, trapèze, personnalisé)
• Écran tactile TFT pour une mise en service et un pilotage locaux rapides
• Options mono- et multi-canal ; évolutivité modulaire pour des puissances totales supérieures

Table des modèles (extrait)
EA-PSI 9000 DT | 0–320 W / 0–1.5 kW | 0–40 V jusqu'à 0–750 V | 0–4 A jusqu'à 0–60 A
EA PSI 9500 10 DT | 0–1.5 kW | 0–500 V | 0–10 A par canal
EA PSI 9200 25 DT | 0–1.5 kW | 0–200 V | 0–25 A par canal
EA PSI 9080 40 DT | 0–1 kW | 0–80 V | 0–40 A par canal
EA PSI 9200 04 DT | 0–320 W | 0–200 V | 0–4 A par canal
EA PSI 9040 40 DT | 0–1 kW | 0–40 V | 0–40 A par canal
EA PSI 9360 15 DT | 0–1.5 kW | 0–360 V | 0–15 A par canal
EA PSI 9500 06 DT | 0–1 kW | 0–500 V | 0–6 A par canal
EA PSI 9750 06 DT | 0–1.5 kW | 0–750 V | 0–6 A par canal
EA PSI 9750 04 DT | 0–1 kW | 0–750 V | 0–4 A par canal
EA PSI 9360 10 DT | 0–1 kW | 0–360 V | 0–10 A par canal
EA PSI 9080 60 DT | 0–1.5 kW | 0–80 V | 0–60 A par canal
EA PSI 9080 10 DT | 0–320 W | 0–80 V | 0–10 A
EA PSI 9040 60 DT | 0–1.5 kW | 0–40 V | 0–60 A par canal
EA PSI 9200 10 DT | 0–640 W | 0–200 V | 0–10 A par canal
EA PSI 9040 20 DT | 0–320 W | 0–40 V | 0–20 A
EA PSI 9080 20 DT | 0–640 W | 0–80 V | 0–20 A par canal
EA PSI 9200 15 DT | 0–1 kW | 0–200 V | 0–15 A par canal

Remarques complémentaires
L'autoranging permet à une seule alimentation de couvrir des combinaisons tension/courant qui nécessiteraient autrement plusieurs unités à plage fixe, simplifiant les bancs d'essai et l'espace armoire. Certains modèles intègrent des E/S avancées et des fonctions de séquençage pour ATE et R&D. Le contrôle PC et l'automatisation sont pris en charge via le logiciel EA Power Control et des drivers standards.

Caractéristiques / spécifications techniques

• Puissance (exemples d'unités) : plages typiques 100 W à 1,5 kW (variantes 320 W, 640 W, 1 kW, 1,5 kW)
• Puissance système maximale (parallélisation/armoire) : jusqu'à 30 kW (selon configuration)
• Plage de tension : dépend du modèle ; tensions usuelles 0–40 V à 0–750 V ; capacité série jusqu'à ~2000 V
• Plage de courant : dépend du modèle ; exemples 0–4 A à 0–60 A par canal ; configurations système pour courants totaux supérieurs
• Autoranging : ajustement automatique courant/tension pour maintenir la puissance de sortie sur un enveloppe de fonctionnement plus large
• Générateur de fonctions/arbitraire intégré : sinus, triangle, créneau, trapèze, formes arbitraires (certains modèles)
• Affichage / HMI : écran tactile TFT pour contrôle local
• Formats : table et tour ; systèmes modulaires pour puissances et configurations multicanaux supérieures
• Logiciel : EA Power Control pour Windows ; drivers IVI et interfaces de programmation disponibles
