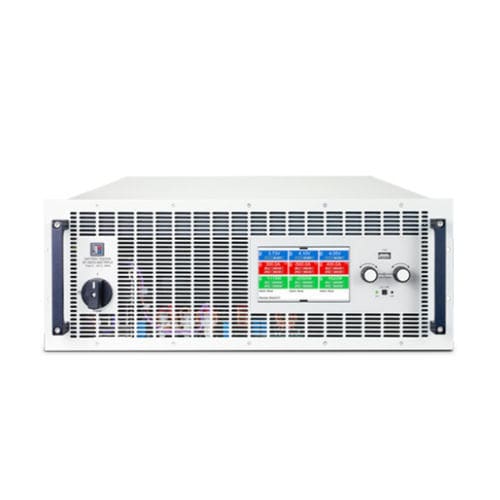

Testeur d'impédance de batterie EA-BT 20000 series

de tensionde performancepour test de charge/décharge

Présentation générale
Optimisée pour les tests et la simulation de batteries, la série EA-BT 20000 propose des alimentations entièrement bidirectionnelles permettant de contrôler la charge et la décharge des cellules, modules et packs. La technologie régénérative récupère l'énergie lors de la décharge ou de la simulation de charge et la réinjecte dans le réseau local pour diminuer les coûts d'exploitation et les besoins HVAC. La puissance évolutive et la mise en parallèle des voies permettent d'adapter la solution aux bancs d'essai et aux tests en production.

Principales fonctionnalités

• Fonctionnement bidirectionnel : modes source et sink pour décharge, charge et simulation de batterie
• Récupération d'énergie régénérative : rendement jusqu'à 96%
• Puissance évolutive : jusqu'à 30 kW par unité et possibilités de parallélisation
• Grande plage de tension : modèles disponibles jusqu'à 2000 V
• Grande capacité de courant : jusqu'à 1000 A par voie sur certains modèles ; voies parallélisables pour courants totaux plus élevés
• Autoranging : maintien de la puissance nominale sur de larges combinaisons tension/courant (jusqu'à ~33% du nominal)
• Entrées de mesure externe pour tension précise au DUT
• Communication rapide : 1 ms pour intégration et automatisation accélérées
• Fonctions de sécurité et d'automatisation des tests : précharge active, vérification câbles/connexions, protection contre les surcharges
• Option de refroidissement par eau pour certains modèles 4U/6U pour environnements industriels

Applications

• Tests sur banc et tests de production automatisés de cellules, modules et packs
• Tests State-of-Health (SOH), classification seconde vie et tests End-of-Line (EOL)
• Recyclage de batteries et récupération d'énergie avant mise au rebut
• Simulation de batteries pour développement, vérification et validation

Options

• Refroidissement par eau optionnel pour modèles 4U et 6U afin d'améliorer la dissipation thermique et la fiabilité
• Configurations autoranging et de mise en parallèle pour répondre aux besoins de débit et de puissance

Familles de modèles représentatives et données sélectionnées (Série / Puissance / Tension / Plage de courant / Voies)
EA-BT 20000 4U | 0–30 kW | 0–2000 V | 0–1000 A par voie | 1 Channel
EA-BT 20000 3U | 0–15 kW | 0–2000 V | 0–600 A par voie | 1 Channel
EA-BT 20000 Triple 4U | 4 kW to 10 kW per channel | 0–920 V | 0–40 A up to 0–600 A per channel | 3 Channels

Exemples de modèles individuels (Modèle — Puissance — Tension — Plage de courant — Voies)
EA-BT 20200-420 4U — 0–30 kW — 0–200 V — 0–420 A par voie — 1 Channel
EA-BT 22000-40 4U — 0–30 kW — 0–2000 V — 0–40 A par voie — 1 Channel
EA-BT 20500-180 4U — 0–30 kW — 0–500 V — 0–180 A par voie — 1 Channel
EA-BT 20080-1000 4U — 0–30 kW — 0–80 V — 0–1000 A par voie — 1 Channel
EA-BT 20010-400 Triple 4U — 0–4 kW par voie — 0–10 V — 0–400 A par voie — 3 Channels
EA-BT 20200-140 Triple 4U — 0–10 kW par voie — 0–200 V — 0–140 A par voie — 3 Channels
EA-BT 20060-500 3U — 0–15 kW — 0–60 V — 0–500 A par voie — 1 Channel

Documents et support logiciel
Fiches techniques, manuels d'utilisation et guides de programmation disponibles pour la série et les modèles spécifiques (exemples listés sur la fiche produit).

Caractéristiques techniques (résumé)

• Puissance maximale : jusqu'à 30 kW (selon modèle)
• Tension maximale : jusqu'à 2000 V (selon modèle)
• Courant maximal par voie : jusqu'à 1000 A (selon modèle); voies parallélisables pour courants totaux supérieurs
• Rendement de régénération : jusqu'à 96%
• Fonction autoranging : maintien de la puissance nominale sur une large enveloppe tension/courant (jusqu'à ~33% du nominal)
• Entrée sense externe pour mesure de tension au DUT
• Latence de communication : 1 ms (prise en charge des tests automatisés rapides)
• Fonctions de protection et d'automatisation : précharge active, vérification des câbles/connexions, protection contre les surcharges
• Options de refroidissement : variantes avec refroidissement par eau pour 4U et 6U
